Répétition linéaire de notes

Vous pouvez afficher une répétition linéaire de notes dans les mises en plan.

Pour créer une répétition linéaire de la note:

  1. Sélectionnez la note.
  2. Répétition linéaire de notesRépétition linéaire de notes (barre d'outils Annotations) ou sur Insertion > Annotations > Répétition circulaire de notes .
  3. Dans le Property Manager, sous Direction 1, procédez comme suit :
    • Réglez Espacement dim_lin_d1.png entre les notes. Vous pouvez également définir l'espacement dans la zone graphique .
    • Réglez le Nombre d'occurrences pattern_circular_count.png sur le nombre total de notes à créer. Vous pouvez également définir le nombre d'occurrences dans la zone graphique .
    • Spécifiez la direction angulaire à partir de l'axe horizontal (X) de Angledim_ang_01.png. Par exemple, pour créer la répétition le long d'une ligne à 45º démarrant à la note, spécifiez Angle de 45.
    • Cliquez sur Inverser la direction pour créer la répétition le long de l'extension de la ligne. Ainsi, si vous réglez l'Angle à 45, et que vous cliquez sur Inverser la direction, cela crée la répétition le long d'une ligne à 225º démarrant à la note. Lorsque vous cliquez sur Inverser la direction, la valeur de Angle se met à jour. Vous pouvez également inverser la direction dans la zone graphique en cliquant sur la poignée .
      Vous pouvez modifier l'espacement et l'angle de la répétition dans la zone graphique en faisant glisser le point de sélection .
  4. Répétez l'étape 4 pour la Direction 2.

    La direction 2 est activée lorsque le Nombre d'occurrences est supérieur à 1.

  5. Cliquez sur .

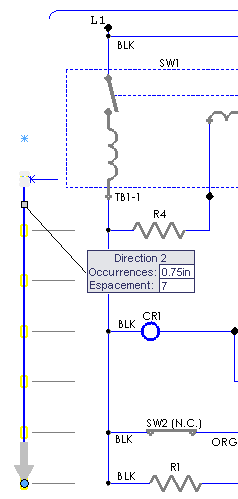

    Note initiale Création de la répétition linéaire

    Répétition linéaire de notes Répétition linéaire modifiée

  6. Après avoir créé la répétition, vous pouvez modifier les notes individuellement.
