Améliorations apportées au maillage

Avec l'ajout d'options de maillage pour les maillages tétraédrique et hexahédrique, la qualité du maillage a été améliorée.

Les améliorations du maillage comprennent :
  • Nouveaux paramètres de maillage tétraédrique pour contrôler le maillage produit pour le canal de volume dans le canal. Cliquez sur Avancé (canal) dans le PropertyManager Maillage tétraédrique. Sous Canal (paramètre avancé), entrez les valeurs de Nombre d'anneaux, Nombre de coupes d'anneaux et Rapport de longueur.
    Canal de volume sans paramètres avancés Canal de volume avec paramètres avancés
  • Option pour définir le nombre minimum d'éléments dans l'épaisseur (définissez les éléments de couche limite) dans le PropertyManager Maillage tétraédrique. D'autres éléments de maillage sont ajoutés à travers l'épaisseur pour les pièces minces de la géométrie, comme des nervures et des bossages pour améliorer les résultats.
    Maillage sans nombre minimum d'éléments dans l'épaisseur Maillage avec nombre minimum d'éléments dans l'épaisseur
  • Pour le maillage hexahédrique, un nouvel algorithme de maillage appelé dispersant remplace l'algorithme de maillage régressif.
  • Pour le maillage hexahédrique, un nouvel algorithme de maillage appelé Voxel non orthogonal a été ajouté. Le nouveau mailleur ajoute automatiquement plus d'éléments dans les zones qui nécessitent plus d'une couche de maillage.

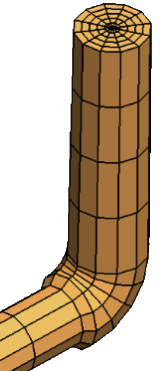

    Maillage généré par l'algorithme Voxel Maillage généré par l'algorithme Voxel non orthogonal
