Déplacement d'une face jusqu'à une surface

Des conditions de fin supplémentaires sont disponibles dans le PropertyManager Déplacer la face, notamment Jusqu'à la surface.

Pour déplacer une face jusqu'à une surface :

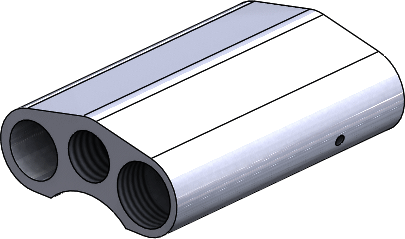

  1. Ouvrez dossier_d'installation\samples\whatsnew\parts\block.sldprt.
  2. Cliquez sur Déplacer la face (barre d'outils Fonctions) ou sur Insertion > Face > Déplacer.

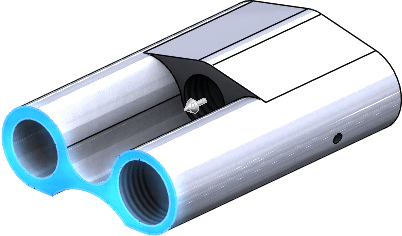

  3. Dans la zone graphique, sélectionnez la face indiquée pour Face(s) à déplacer.

  4. Dans le PropertyManager, sous Paramètres, dans Condition de fin, sélectionnez Jusqu'à la surface.
  5. Sélectionnez la face indiquée dans le champ Vers l'entité.

  6. Cliquez sur .

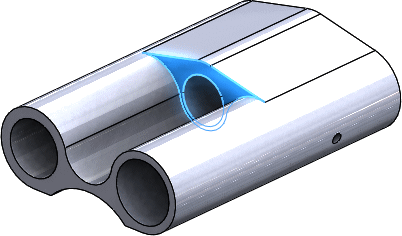

    La face se déplace vers la surface sélectionnée.

  7. Fermez la pièce sans l’enregistrer.
