PropertyManager Ebeneneigenschaften

Nach dem Hinzufügen einer Ebene in einer 3D-Skizze können Sie Informationen über die Ebene hinzufügen oder modifizieren.

Bestehende Beziehungen

Listet Beziehungen der Ebene auf.

Anzeigen von Beziehungen:

  • Wählen Sie die Einträge unter Bestehende BeziehungenPM_relations_existing.gif aus, um sie im Grafikbereich hervorzuheben.

Beziehungen hinzufügen

Listet Beziehungen auf, die hinzugefügt werden können.

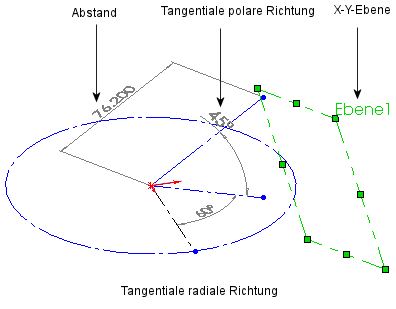

Parameter

Sucht auf der Grundlage von Winkeln und Koordinaten nach der Ebene im 3D-Raum.

dim_lin.png Abstand Zeigt den Abstand der Ebene vom Skizzenursprung in der X-, Y- oder Z-Richtung.
PM_Tangent_Radial_Direction.gif Tangentiale Radialrichtung Steuert den Winkel zwischen der Projektion der Normalen auf die X-Y-Ebene und X-Richtung.
PM_Tangent_Polar_Direction.gif Tangentiale Polarrichtung Steuert den Winkel zwischen der Normalen und ihrer Projektion auf die X-Y-Ebene.

Anzeigen von Ebeneneigenschaften

Anzeigen von Ebeneneigenschaften:

  • Wählen Sie die 3D-Ebene aus, um den PropertyManager Ebeneneigenschaften anzuzeigen.

    3D_sketch_plane_added.gif 3D_sketch_plane_selected.gif
    Ebene1 wird in der 3D-Skizze hinzugefügt. Ebene1 wird aktiviert.
