Splines vereinfachen

Um die Anzahl der Punkte in einem Spline zu reduzieren und die Systemleistung in Modellen mit komplexen Spline-Kurven zu erhöhen, verwenden Sie das Werkzeug Spline vereinfachen.


Sie können auch Splines vereinfachen, die von importierten Modellen oder mit Werkzeugen wie beispielsweise Elemente übernehmen, Offset Elemente, Schnittkurve und Flächenkurven erstellt wurden.

Vereinfachen von Splines

Vereinfachen eines Splines:

  1. Wählen Sie in einer geöffneten Skizze einen Spline im Grafikbereich aus, und klicken Sie auf Spline vereinfachen Tool_Simplify_Spline_Tools.gif (Symbolleiste „Spline-Werkzeuge“), oder wählen Sie Extras > Spline-Werkzeuge > Spline vereinfachen aus.
  2. Führen Sie einen der folgenden Schritte aus:
    • Legen Sie im Dialogfeld einen Wert für die Toleranz fest, und klicken Sie auf OK.
    • Klicken Sie auf Glätten, um den Spline weiter zu vereinfachen. Sie können so lange auf die Schaltfläche Glätten klicken, bis nur noch zwei Spline-Punkte übrig sind. Die SOLIDWORKS Software führt Folgendes aus:

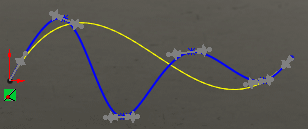

      • Die Toleranz wird angepasst und eine neue Kurve mit weniger Spline-Punkten berechnet. Der ursprüngliche Spline wird im Grafikbereich zusammen mit einer Vorschau der geglätteten Kurve angezeigt.
      • Die Anzahl der Spline-Punkte wird unter In Originalkurve und In vereinfachter Kurve angezeigt.
      • Die vereinfachte Toleranz wird angezeigt. Damit wird die beabsichtigte Abweichung der vereinfachten Kurve von der Originalkurve gemessen.

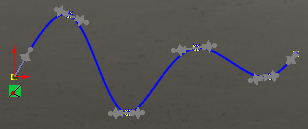

    Um die Reihenfolge rückwärts zu durchlaufen, bis die Originalkurve wieder erreicht ist, klicken Sie auf Vorhergehend.

  3. Klicken Sie auf OK.
