Erstellung einer Konstruktionsstudie

Für die Erstellung von Evaluierungsstudien und Optimierungsstudien gilt ein ähnlicher Arbeitsablauf.

1. Führen Sie einen der folgenden Schritte aus:
   • Klicken Sie auf Konstruktionsstudie (Extras-Symbolleiste).
   • Klicken Sie auf Einfügen > Konstruktionsstudie > Hinzufügen.
   • Klicken Sie mit der rechten Maustaste auf die Registerkarte einer vorhandenen Konstruktionsstudie, und wählen Sie Neue Konstruktionsstudie erstellen im Kontextmenü aus.

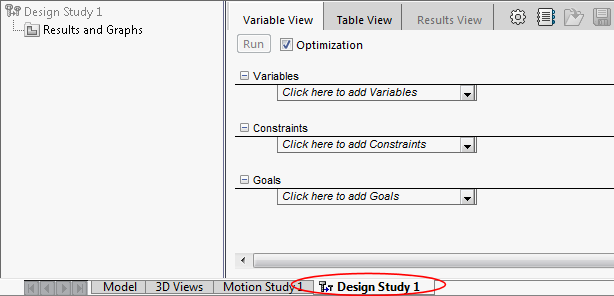

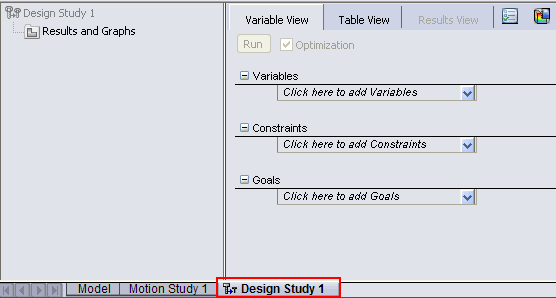

   Im unteren Abschnitt des Grafikbereichs wird eine Registerkarte Konstruktionsstudie angezeigt.



2. Um Eigenschaften wie die Studienqualität und den Ergebnisordner festzulegen, klicken Sie auf Konstruktionsstudienoptionen.
3. Definieren Sie Variablen mithilfe von Parametern.
4. Definieren Sie Zwangsbedingungen mithilfe von Sensoren.
5. Definieren Sie für Optimierungsstudien Ziele mithilfe von Sensoren.
6. Führen Sie einen der folgenden Schritte aus:
   • Deaktivieren Sie für Evaluierungsstudien die Option Optimierung.
   • Aktivieren Sie für Optimierungsstudien die Option Optimierung.
7. Klicken Sie auf Ausführen.

   Die Ergebnisse der Studie werden auf der Registerkarte Ergebnisansicht angezeigt.

   Wählen Sie auf der Registerkarte Ergebnisansicht ein Szenario oder eine Iteration aus. Das Modell im Grafikbereich wird mit den Werten dieses Szenarios oder dieser Iteration aktualisiert.

8. Klicken Sie mit der rechten Maustaste auf Ergebnisse und Diagramme , und klicken Sie dann auf eine der folgenden Optionen:

   Ergebnisse löschen	Die Ergebnisse werden gelöscht, aber die Definition der Studie wird beibehalten.
   Diagramm des Konstruktionsverlaufs definieren	Zur Darstellung eines 2D-Diagramms einer Konstruktionsvariablen, eines Ziels oder einer Zwangsbedingung in Bezug auf die Szenarionummer, wenn Sie nur diskrete Variablen definiert haben.
   Diagramm der lokalen Tendenz bestimmen	Zur Darstellung eines 2D-Diagramms eines Ziels oder einer Zwangsbedingung in Bezug auf eine Konstruktionsvariable. Die Darstellung ist nicht verfügbar, wenn Sie für die Studienqualität die Option Hohe Qualität verwenden und nur diskrete Variablen definieren.
