Erstellen von eingebetteten Blöcken

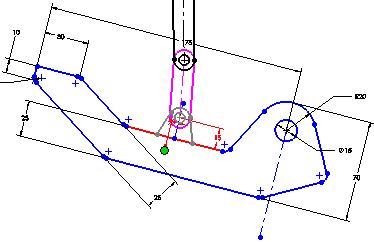

Eingebettete Blöcke sind Blöcke innerhalb von Blöcken, die dieselben Funktionen wie normale Blöcke beinhalten.

Sie können eingebettete Blöcke beim Bearbeiten eines vorhandenen Blocks erstellen und bei folgenden Aufgaben:
  • Skizzieren von neuen Elementen
  • Auswählen vorhandener Elemente

Erstellen von eingebetteten Blöcken:

  1. Klicken Sie mit der rechten Maustaste im FeatureManager auf einen BlockFM_block_sketch.gif, und wählen Sie Block bearbeiten aus.


  2. Skizzieren Sie Elemente, oder wählen Sie Elemente aus, die dem zu bearbeitenden Block als eingebettete Blöcke hinzugefügt werden sollen.


  3. Fügen Sie eventuell erforderliche Beziehungen hinzu.
  4. Klicken Sie auf Block erstellenTool_Make_Block_Block.gif (Block-Symbolleiste), oder wählen Sie Extras > Blöcke > Erstellen aus, um die Skizzenelemente im PropertyManager unter Blockelemente aufzulisten.
  5. Klicken Sie auf PM_OK.gif und dann auf Modellneuaufbautool_Rebuild_Standard.gif. Beachten Sie die eingebetteten Blöcke im FeatureManager.
