Sie können ein Bibliotheks-Feature einem Teil hinzufügen, indem Sie das Bibliotheks-Feature aus der Konstruktionsbibliothek in das Teil ziehen.
Sie können ein Bibliotheks-Feature auch ziehen und auf einer Ebene platzieren.
Hinzufügen eines Bibliotheks-Features, das Referenzen enthält, zu einem Teil:
- Klicken Sie, während das Zielteil geöffnet ist, auf die Registerkarte Konstruktionsbibliothek
im Task-Fensterbereich.
- Wählen Sie den Ordner Konstruktionsbibliothek aus.
- Wählen Sie das Bibliotheks-Feature aus, das Sie platzieren möchten.
- Wählen Sie das Bibliotheks-Feature aus dem unteren Fensterbereich aus, und ziehen Sie es zur Fläche auf dem Teil oder der Ebene.
- Führen Sie im PropertyManager unter Konfigurationen folgende Schritte aus:
- Wählen Sie eine Konfiguration aus.
- Wählen Sie Verknüpfung zu Bibliotheks-Teil, wenn das Bibliotheks-Feature, das Sie eingefügt haben, bei jeder Aktualisierung des Eltern-Bibliotheks-Features aktualisiert werden soll.
Wenn Sie die Konfiguration auswählen, passt sich der PropertyManager an, je nachdem, ob das Bibliotheks-Feature Referenzen enthält.
Wenn das Bibliotheks-Feature Referenzen hat, wird folgendes angezeigt:

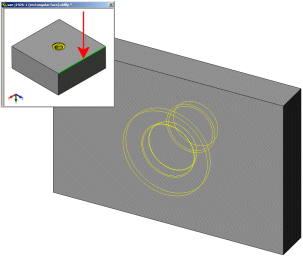

- im Grafikbereich. Ein Vorschau-Fenster, das die erste auszuwählende Referenz hervorhebt.
- PropertyManager. Die Gruppe „Referenzen“, die die Referenzen auflistet, die erforderlich sind, um das Bibliotheks-Feature einzufügen und zu finden.
- Wählen Sie alle Ecken (oder andere Elemente, wie z. B. Ebenen) auf dem Teil aus, die den Kanten oder anderen hervorgehobenen Elementen im Vorschaufenster entsprechen.
Dadurch wird das Bibliotheks-Feature positioniert.
- Klicken Sie unter Abstandsbemaßungen auf Wert, um die Bemaßungen zu bearbeiten und das Bibliotheks-Feature neu zu positionieren.
- Wählen Sie unter Größenbemaßungen die Option Bemaßungswerte übergehen, um eine benutzerdefinierte Konfiguration zu erstellen.
Unter Konfigurationen ist Benutzerdefinierte Konfiguration hervorgehoben.
Wenn Sie unter „Konfiguration“ die Option Verknüpfung zu Bibliotheks-Teil ausgewählt haben, werden Sie aufgefordert, die Option zu deaktivieren, wenn Sie benutzerdefinierte Bemaßungen in dieser referenzierten Kopie festlegen möchten.
- Um die Bemaßungen dieses Bibliotheksteils zu bearbeiten, klicken Sie auf Wert.
- Klicken Sie auf
.
Ein Bibliotheks-Feature kann nicht zu einer Baugruppe hinzugefügt werden. Sie können jedoch ein Bibliotheks-Feature einem Teil hinzufügen, während Sie ein Teil im Baugruppenkontext bearbeiten.
