Einfügen von Bezugssymbolen

  1. Führen Sie einen der folgenden Schritte aus:
    • Klicken Sie bei Teilen auf Bezug Tool_Datum_DimXpert.gif (DimXpert-Symbolleiste) oder auf Extras > DimXpert > Bezug.
    • Klicken Sie bei Zeichnungen auf Bezugssymbol Tool_Datum_Feature_Annotation.gif (Beschriftungs-Symbolleiste) oder auf Einfügen > Beschriftungen > Bezugssymbol.

    Sie können eine Bemaßung oder ein Form- und Lagetoleranzsymbol vorauswählen, um das Bezugssymbol an die Beschriftung anzufügen, oder Sie können das Bezugssymbol auf die Bemaßung oder das Form- und Lagetoleranzsymbol ziehen, nachdem dieses erstellt wurde.

  2. Bearbeiten Sie die Optionen im PropertyManager Bezugssymbol.
  3. Klicken Sie im Grafikbereich, um die Anfügung und dann das Symbol zu platzieren. Die Anfügung (wie ein ausgefülltes Dreieck) neigt sich mit dem Winkel der Zeichnungskante.
  4. Fügen Sie so viele Symbole wie nötig ein.
  5. Klicken Sie auf PM_OK.gif.

Wenn Sie ein Bezugssymbol von der Modellkante wegziehen, wird eine Hinweislinie hinzugefügt.

Um das Bezugssymbol zu bearbeiten, wählen Sie das Symbol aus.

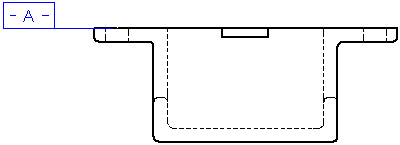

Wenn Sie ANSI-Bemaßungsnormen verwenden, können Sie Bezugssymbole in der Norm von 1982 anzeigen. Um diese Option für das aktive Dokument auszuwählen, wählen Sie Extras > Optionen > Dokumenteigenschaften > Beschriftungen > Bezüge aus. Wählen Sie Bezugsanzeige per 1982:
