Einfügen eines Skizzenbildes in Zeichnungen

Sie können Bilder (Dateitypen .bmp, .gif, .jpg, .jpeg, .tif und .wmf) in eine Zeichnung wie in eine Skizze einfügen.

Einfügen eines Bilds in eine Zeichnung:

  1. Klicken Sie auf Skizzenbild Tool_Sketch_Picture_Sketch.gif (Skizzieren-Symbolleiste) oder auf Einfügen > Bild.
  2. Wählen Sie im Dialogfeld Öffnen eine Bilddatei aus, und klicken Sie auf Öffnen.
  3. Legen Sie die Optionen im PropertyManager Skizzenbild fest, und klicken Sie dann auf PM_OK.gif.
Die Bilder werden mit den (0,0)-Koordinaten an der (0,0)-Position in der Zeichnung (links oben) eingefügt.
  • Im Grafikbereich können Sie Bilder ziehen und die Größe von Bildern ändern.
  • Position, Größe, Rotation und Transparenz der Bilder können im PropertyManager Skizzenbild gesteuert werden.
  • Um den PropertyManager zu öffnen und das Ziehen zu aktivieren, doppelklicken Sie auf das Bild.

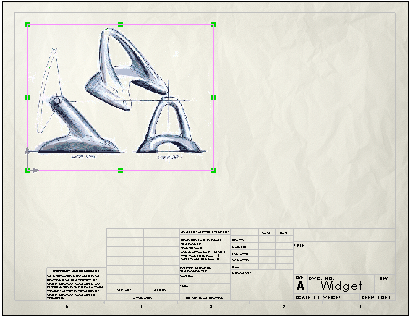

Beispiel: Verwenden von Skizzenbild in Zeichnungen
