Die Feature-Auswahl ist eine frei bewegliche, kontextbezogene Symbolleiste, die zur Unterscheidung unterschiedlicher DimXpert Feature-Typen verwendet wird.
Die verfügbaren Optionen der Feature-Auswahl hängen von der ausgewählten Fläche und dem aktiven Befehl ab. Die Feature-Auswahl wird für alle Feature-Auswahlvorgänge verwendet:
- Bemaßungen
- Bezüge
- Form- und Lagetoleranzen
- Automatische Toleranzschemata
- Mustererstellung
Die Reihenfolge der Features in der Feature-Auswahl richtet sich nach der Komplexität:
- Basis-Features, wie Ebenen, Zylinder und Kegel, befinden sich links.
- Zusammengesetzte Features, wie Stirnsenkungsbohrungen, Kerben, Schlitze und Muster, befinden sich in der Mitte.
- Zusammengesetzte Features, wie zusammengesetzte Bohrungen und Punkte überschneiden, sind rechts angeordnet. Bei zusammengesetzten Features ist eine zusätzliche Auswahl erforderlich.
In DimXpert können in der Regel mehrere Fertigungs-Feature-Typen, für die unterschiedliche Bemaßungen und Toleranzen erforderlich sind, mit einer einzigen Fläche definiert werden.
Beispiel: Verwenden der Feature-Auswahl
Erstellung individueller Größenbemaßungen für ein Bohrungsmuster mit der Feature-Auswahl:
- Öffnen Sie ein Teil, das mit DimXpert für Teile bemaßt werden soll.
- Klicken Sie auf Größenbemaßung
(DimXpert-Symbolleiste) oder auf .
- Wählen Sie die Fläche der linken Bohrung aus.

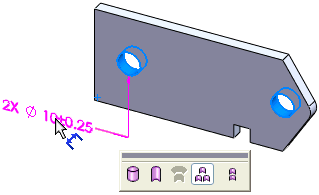

In der Feature-Auswahl wird 2X Bohrungsmuster als Standardauswahl angezeigt.
- Klicken Sie in der Feature-Auswahl auf „Bohrung“
.
- Klicken Sie in den Grafikbereich, um die Bemaßung zu platzieren.
- Geben Sie im PropertyManager unter Toleranz/Genauigkeit für Maximale Variation
den Wert 0,5 ein.
- Klicken Sie auf
.

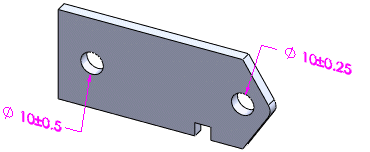

- Wiederholen Sie den Vorgang mit den Standardtoleranzwerten für die rechte Bohrung.
