Zyklische Symmetrie wird für nicht-lineare Studien unterstützt.
Verfügbar für SOLIDWORKS Simulation Premium.
Wählen Sie im PropertyManager Einspannung unter ErweitertZyklische Symmetrie
aus.
Die Zwangsbedingung für die zyklische Symmetrie ist für Simulationen von Modellen geeignet, bei denen die Geometrie, Randbedingungen und Lastbedingungen in einem zyklischen Muster in Bezug zu einer zentralen Achse wiederholt werden.
Nach dem Ausführen der nicht-linearen Analyse können Sie die Ergebnisse für das vollständige Modell anzeigen. Klicken Sie im PropertyManager der gewünschten Ergebnisquantität unter Erweiterte Optionen auf Symmetrische Ergebnisse anzeigen.
 |
 |

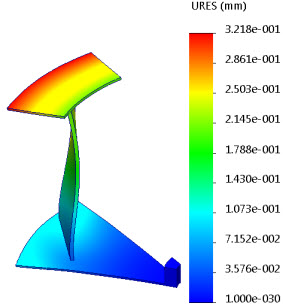

| Die angezeigten Verschiebungsergebnisse gelten für ein Teil mit angewendeten Zwangsbedingungen für zyklische Symmetrie. |
Die angezeigten Verschiebungsergebnisse gelten für das ganze Modell mit aktiver Option Symmetrische Ergebnisse anzeigen. |
Für kreisförmige Symmetrie muss der Winkel zwischen den ausgewählten Flächen ohne Rest durch 360 teilbar sein. Die Symmetrieachse muss an der Schnittstelle der beiden ausgewählten Ebenen liegen, wo Sie die zyklische Symmetrie anwenden.
Um Ihr Modell für das Anwenden von Randbedingungen mit zyklischer Symmetrie einzurichten, erstellen Sie einen Schnitt (oder ein Baugruppenschnitt-Feature), um einen Abschnitt des Modells herzustellen, der in einem zyklischen Muster um eine zentrale Rotationsachse wiederholt werden kann. Bei einem gültigen Schnittabschnitt wird ein vollständiges Teil hergestellt, wenn es mit einem Kreismuster-Feature im gleichen Abstand wiederholt wird, und es gibt keine Lücken oder Interferenzen zwischen den Abschnitten. Sie können eine Randbedingung für zyklische Symmetrie nicht auf einen ungültigen Abschnitt anwenden.
