Winkelverknüpfungen

Sie können eine Referenzrichtung hinzufügen, um zu verhindern, dass sich Winkelverknüpfungen plötzlich umkehren. Dadurch wird die Verknüpfungsdefinition robuster und vorhersagbarer.

So definieren Sie einer Winkelverknüpfung und platzieren die Bemaßung:

  1. Öffnen Sie Installationsverzeichnis\samples\whatsnew\assemblies\angle_mate\angle_case1.sldasm.
  2. Klicken Sie auf Verknüpfung (Baugruppen-Symbolleiste), oder wählen Sie Einfügen > Verknüpfung aus.
  3. Klicken Sie im PropertyManager Verknüpfung unter Standardverknüpfungen auf Winkel.

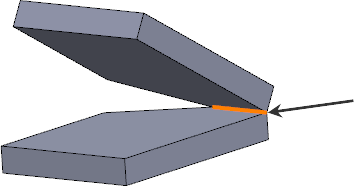

  4. Wählen Sie unter Verknüpfungsauswahl die für Zu verknüpfende Elemente gezeigten Kanten aus.

  5. Führen Sie unter Verknüpfungsauswahl einen der folgenden Schritte aus:
    • Wählen Sie unter Referenzelement die angezeigte Achse aus.

    • Klicken Sie auf Referenzelement automatisch ausfüllen.
  6. Verwenden Sie die Bemaßungsauswahl, um die Winkelausrichtung zur Steuerung des Bemaßungswerts zu bestimmen.

    Klicken Sie auf einen beliebigen Quadranten in der Bemaßungsauswahl, um die Bemaßung zu platzieren.

Siehe SOLIDWORKS Hilfe: Referenzelement für Winkelverknüpfungen.
