Manipulation von Abziehbildern

Die Abziehbild-Ziehpunkte, die Sie verwenden, um ein Abziehbild auf ein Modell abzubilden, wurden verbessert, sodass es jetzt einfacher ist, Abziehbilder komplexen Oberflächen zuzuordnen.

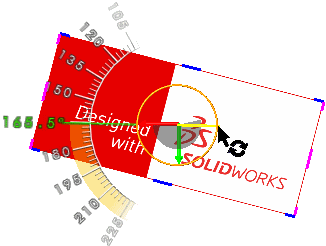

Für alle Abziehbild-Abbildungstypen wird ein Rotationsziehpunkt als ein Ring angezeigt, dessen Mittelpunkt in der Mitte des Abziehbildes liegt. Wenn Sie den Rotationsziehpunkt ziehen, zeigt die Software auf dem Bildschirm einen Winkelmesser an, der den Winkel angibt, sodass Sie den Winkel ändern können.

Für Abziehbilder mit zugeordneter Bezeichnung folgen die Abziehbild-Ziehpunkte den Abziehbild-Flächen.

Um auf die Ziehpunkte zuzugreifen, die die Position von Abziehbildern steuern, führen Sie einen der folgenden Schritte aus:

  • Klicken Sie in der Taskansicht auf die Registerkarte Erscheinungsbilder, Bühnen und Abziehbilder , erweitern Sie Abziehbilder , und ziehen Sie ein Abziehbild in den Grafikbereich.
  • Klicken Sie im DisplayManager auf Abziehbilder anzeigen . Klicken Sie auf Abziehbild-Bibliothek öffnen, um den Ordner Abziehbilder in der Taskansicht zu öffnen. Ziehen Sie ein Abziehbild in den Grafikbereich.

    Wenn das Modell bereits Abziehbilder hat, klicken Sie mit der rechten Maustaste auf ein Abziehbild, und klicken Sie auf Abziehbild bearbeiten.
