In SOLIDWORKS können in benannten Layers die Linienfarbe, -dicke und -art definiert werden. Sie können Objekte in Layers verschieben und Layers ein- und ausschalten. Die Layer-Liste ist in viele Beschriftungs - und Bemaßungsdialogfelder integriert.
Sie können Linien mit dem Werkzeug Linienformat auch individuell formatieren. Sie können die Linienstärke und -art auf Dokumentebene festlegen. Klicken Sie auf , und definieren Sie Linien, Linienstil und Linienstärke.
Layers werden weniger oft in SOLIDWORKS als in 2D-CAD-Systemen verwendet. SOLIDWORKS verfügt über mehrere Zeichenblätter, und Sie können Zeichenansichten, Baugruppenkomponenten, Linien und verschiedene andere Elemente ohne die Verwendung von Layers ein- und ausblenden.
Neben der Erstellung von Layers in SOLIDWORKS können Sie 2D-CAD-Zeichnungen mit Layers in SOLIDWORKS importieren. Alle 2D-CAD-Layers bleiben in SOLIDWORKS erhalten. Wenn Sie aus SOLIDWORKS exportieren, können Sie Elementtypen auf bestimmten Layers abbilden.
Die Layer-Symbolleiste enthält eine Liste der Layers in der Zeichnung und das Werkzeug Layer-Eigenschaften
.

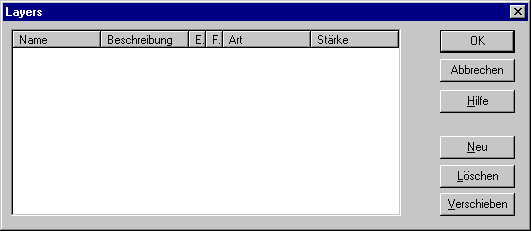

Klicken Sie auf das Werkzeug Layer-Eigenschaften, um das Dialogfeld Layers einzublenden. Erstellen Sie neue Layers, und bestimmen Sie die Farbe, den Stil und die Dicke der Linien in den einzelnen Layers.
