Asymmetrische Verrundungen

Sie können das Werkzeug Verrundung verwenden, um asymmetrische Verrundungen für Teile, Baugruppen und Oberflächen zu erstellen.

Sie können asymmetrische Formen auf Verrundungen mit beständiger Größe und veränderlicher Größe sowie Flächenverrundungen anwenden.

  1. Öffnen Sie install_dir\samples\whatsnew\parts\remote.sldprt.

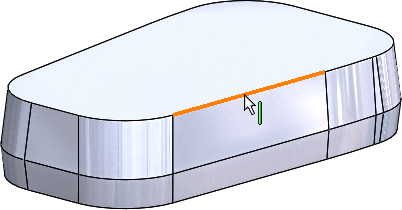

  2. Wählen Sie die angezeigte Kante aus.

  3. Klicken Sie auf Verrundung (Features-Symbolleiste) oder auf Einfügen > Features > Verrundung/Rundung.
  4. Wählen Sie im PropertyManager unter Verrundungstyp die Option Konstante Größe Verrundung aus.
  5. Wählen Sie unter Zu verrundende Elemente die Option Vollständige Vorschau aus.
  6. Durchzuführende Schritte unter Verrundungsparameter:
    1. Wählen Sie Asymmetrisch in der Dropdown-Liste aus.
    2. Stellen Sie den Abstand 1 auf 5 ein.
    3. Stellen Sie den Abstand 2 auf 10 ein.
    4. Klicken Sie auf Richtung umkehren.
    5. Wählen Sie in Profil die Option Konischer Rho-Wert aus.
    6. Legen Sie für den konischen Rho-Wert0,65 fest.

    7. Klicken Sie auf .

    Die asymmetrische Verrundung wird hinzugefügt.
