Erstellen eines Überlauf-Füllmusters

  1. Klicken Sie im FeatureManager mit der rechten Maustaste auf Überlauf-Füllmuster, und klicken Sie auf Unterdrückung aufheben.
  2. Wählen Sie im FeatureManager unter Überlauf-FüllmusterCut-Extrude 3 aus.
  3. Klicken Sie auf Einfügen > Muster/Spiegeln > Füllmuster oder auf Füllmuster (Features-Symbolleiste).

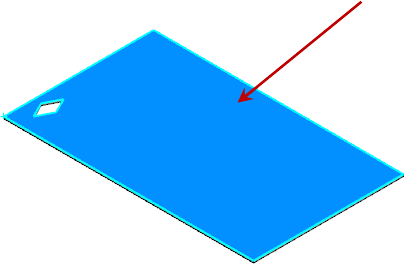

  4. Wählen Sie im PropertyManager für Füllbegrenzung die obere Fläche der Platte aus.

  5. Wählen Sie für Muster-LayoutPerforation aus.
  6. Geben Sie als Abstand zwischen referenzierten Kopien12,5 ein.
  7. Geben Sie für den Staffelungswinkel60 ein.

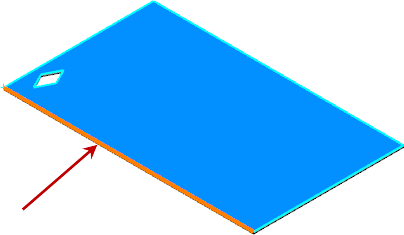

  8. Wählen Sie für Musterrichtung die angezeigte Kante aus, falls diese noch nicht automatisch ausgewählt wurde.

  9. Geben Sie für die Ränder -30 ein.

    Im PropertyManager unter Muster-Layout wird die Anzahl der referenzierten Kopien mit 147 angezeigt. Dies ist die Gesamtzahl der Schnitte in dem Füllmuster.

  10. Klicken Sie im PropertyManager auf Anzahl validieren.

    Die Anzahl der referenzierten Kopien ändert sich zu 94, da nur 94 Schnitte das Modell schneiden.

  11. Klicken Sie auf .
  12. Klicken Sie im FeatureManager auf Füllmuster2.

    Die Zahl 94 wird im Grafikbereich angezeigt.

  13. Klicken Sie mit der rechten Maustaste auf Over-run Over-run Fill Pattern (Überlauf-Füllmuster) , und klicken Sie auf Unterdrücken.
