Verschieben einer Fläche bis zu einer Oberfläche

Zusätzliche Endbedingungen sind im PropertyManager Fläche verschieben, einschließlich Bis Oberfläche, verfügbar.

So verschieben Sie eine Fläche bis zu einer Oberfläche:

  1. Öffnen Sie Installationsverzeichnis\samples\whatsnew\parts\block.sldprt.
  2. Klicken Sie auf Fläche verschieben (Features-Symbolleiste) oder Einfügen > Fläche > Verschieben.

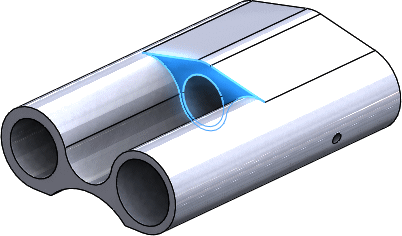

  3. Wählen Sie im Grafikbereich die abgebildete Fläche für Fläche(n) zum Verschieben .

  4. Wählen Sie im PropertyManager unter Parameter in Endbedingung die Option Bis Oberfläche.

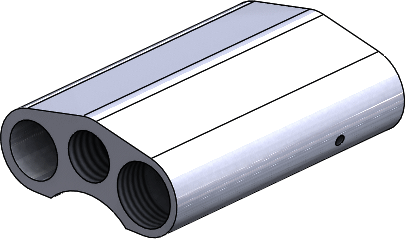

  5. Wählen Sie die Fläche aus, die für Bis Element angezeigt wird .

  6. Klicken Sie auf .

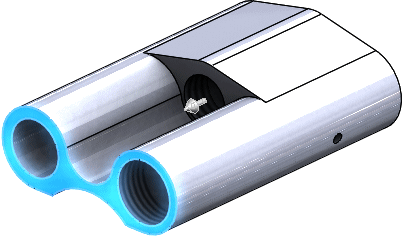

    Die Fläche wird auf die ausgewählte Oberfläche verschoben.

  7. Schließen Sie das Teil, ohne die Änderungen zu speichern.
