Proprietà del documento - Quote radiali

È possibile specificare le impostazioni di disegno a livello del documento per le quote radiali. Disponibile per tutti i tipi di documenti.

Per aprire questa pagina:

Con un disegno aperto, fare clic su Opzioni (barra degli strumenti Standard), selezionare Proprietà del documento, quindi selezionare Quote > Raggio.

Standard di disegno generale

Standard di disegno generale Ereditato dalle impostazioni di pagina Standard di disegno selezionate.

Standard di quotatura radiale base

Standard di quotatura radiale base
Selezionare uno standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Stile linea quota/linea di associazione

Stile linea di associazione Selezionare: uno stile.
Spessore linea di associazione Selezionare: uno spessore o selezionare Dimensione personalizzata ed immettere uno spessore.

Testo

Carattere

Fare clic per cambiare il tipo di carattere.
Giustificazione del testo Orizzontale Sinistra
Centro
Destra
Giustificazione del testo Verticale In alto
Centrale
In basso

Quote duplici

Mostra quote duplici Selezionare questa opzione per visualizzare le quote in due unità di misura diverse.
Mostra unità per vista doppia Selezionare per visualizzare le unità di un secondo set di quote.
Dividi quando la posizione del testo è "Linea di associazione continua, testo allineato" Selezionare per impostare nuove quote lineari con quote duplici per visualizzare la divisione sopra e sotto la linea di quotatura intatta.
Posizione del valore della quota In alto
In basso
Destra
Sinistra

Precisione primaria

Precisione dell'unità Selezionare il numero di cifre dopo la virgola decimale per i valori.
PM_Tol_Precision_DualDim.gifPrecisione di tolleranza Selezionare il numero di cifre dopo la virgola decimale per la tolleranza.

Precisione duplice

Precisione dell'unità Selezionare il numero di cifre dopo la virgola decimale dall'elenco per il valore nelle unità secondarie.
PM_Tol_Precision_DualDim.gifPrecisione di tolleranza Selezionare il numero di cifre dopo la virgola decimale per i valori di tolleranza nelle unità secondarie.

Livello

Livello
Selezionare un livello.
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.
È necessario selezionare Per standard in Livello (barra degli strumenti Livello) del documento della vista di disegno per applicare tali impostazioni di livello.

Posizione del testo

Linea di associazione continua, testo allineato
Linea di associazione interrotta, testo orizzontale
Linea di associazione scomposta, testo allineato

Posizionamento delle frecce

Versione Legacy arrows_follow_position_cleared.gif
Le frecce intelligenti seguono la posizione del testo arrows_follow_position_selected.gif
Le frecce intelligenti partono dagli archi e puntano in direzione opposta alla quota arrows-attach-point-away.gif

Opzioni

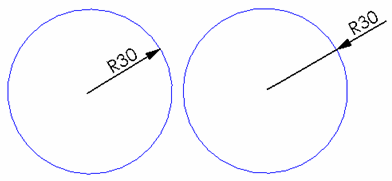

Mostra con linea di associazione piena

Per gli standard diversi da quello ANSI, selezionare per visualizzare una linea di associazione attraverso il centro piuttosto che rispetto alla circonferenza.

 Se selezionato, la linea di associazione comprende il centro.

Se non selezionato, la freccia della linea di associazione si ferma alla circonferenza.
Tolleranza

Fare clic per impostare la tolleranza.
