PropertyManager Sweep

Impostare le opzioni del PropertyManager di Sweep in base al tipo di funzione con sweep.

Per aprire questo PropertyManager:

Tracciare lo schizzo di un profilo e il percorso da seguire, quindi fare clic su Estrusione/base con sweep (barra degli strumenti Funzioni), su Taglio con sweep (barra degli strumenti Funzioni) o su Superficie con sweep (barra degli strumenti Superfici).

Profilo e percorso

  Sweep con profilo Crea una sweep usando un profilo e percorso.
  Sweep del solido (Disponibile solamente per sweep con taglio. Non disponibile per le funzioni di assieme). Crea una sweep con taglio usando un corpo di strumento e percorso. L'utilizzo più comune è quello della creazione dei tagli intorno ai corpi cilindrici. Questa opzione sarebbe utile anche per la simulazione di una fresa.

Solo per le sweep con taglio, quando si seleziona Sweep del solido, il percorso deve essere tangente a se stesso (niente spigoli netti) e iniziare in un punto o all'interno del profilo del corpo dello strumento.

Corpo di strumento e percorso
Sweep con taglio

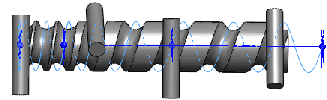

Notare come la Sweep del solido gestisce un corpo strumento seguendo un percorso ad elica:

Quando si seleziona Segui percorso per Tipo di orientamento/torsione e Nessuno per Tipo di allineamento percorso, il corpo strumento segue correttamente le tangenti del percorso ad elica.



Per mantenere il corpo strumento perpendicolare ad un riferimento mentre segue un percorso ad elica, selezionare Vettore direzionale per Tipo di allineamento percorso, quindi selezionare una direzione rispetto alla quale il corpo strumento rimane perpendicolare, ad esempio, la normale alla faccia planare finale di un cilindro.

Il corpo strumento rimane parallelo alla faccia finale mentre segue il percorso ad elica lungo il cilindro. Questa funzionalità è importante per il mercato dei macchinari utensili.

Profilo Imposta il profilo di schizzo (sezione) usato per creare la sweep. Selezionare lo schizzo del profilo nell'area grafica o nell'albero di disegno FeatureManager. Il profilo deve essere chiuso per una funzione di sweep di estrusione o base. Per una funzione di sweep di superficie, il profilo può essere aperto o chiuso.
Corpo strumento (solo sweep con taglio) Il corpo dello strumento deve essere convesso, non unito con il corpo principale e consistere di uno dei seguenti elementi:
  • una funzione con rivoluzione che ha solo una geometria analitica, come ad esempio le linee e gli archi.
  • Una funzione estrusa cilindrica.
Percorso Imposta il percorso lungo il quale il profilo diventa sweep. Selezionare il percorso nell'area grafica o nell'albero di disegno FeatureManager. Il percorso può essere aperto o chiuso e può essere un gruppo di curve di schizzo contenute in uno schizzo, una curva o un gruppo di bordi del modello. Il punto iniziale del percorso deve giacere sul piano del profilo.

La sezione, il percorso e il solido risultante non deve autointersecarsi.

Opzioni

  Tipo di orientamento/torsione Controlla l'orientamento del Profilo mentre diventa sweep lungo il Percorso. Opzioni:


Segui percorso

La sezione rimane sempre alla stessa angolazione rispetto al percorso.

Se si seleziona Segui il percorso, le opzioni stabilizzano i profili qualora piccole e irregolari fluttuazioni di curvatura lungo il percorso causino un errato allineamento dei profili.

Mantieni normale costante

La sezione rimane parallela alla sezione iniziale in un qualsiasi momento.

Segui il percorso e la prima curva guida

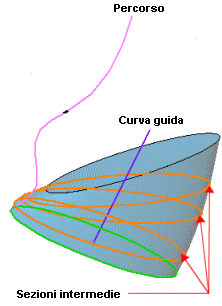

Selezionare Segui il percorso e la prima curva guida e la torsione delle sezioni intermedie viene determinata dal vettore dal percorso alla prima curva guida. L'angolo tra il piano orizzontale e il vettore rimane costante nei piani dello schizzo di tutte le sezioni intermedie.

Segui la prima e la seconda curva guida



Selezionare Segui la prima e la seconda curva guida e la torsione della sezione intermedia viene determinata dal vettore dalla prima alla seconda curva guida. L'angolo tra il piano orizzontale e il vettore rimane costante nei piani dello schizzo di tutte le sezioni intermedie.

Torsione lungo il percorso

Torsione della sezione lungo il percorso. Definire la torsione mediante gradi, radianti o giri in Definizione per.

L'esempio mostra un giro.

Torsione lungo il percorso con normale costante

Torsione della sezione lungo il percorso, mantenendo la sezione parallela alla sezione iniziale mentre avviene la torsione lungo il percorso.

L'esempio mostra un giro.

  Definito per (disponibile con l'opzione Torsione lungo il percorso o Torsione lungo il percorso con normale costante selezionata in Tipo di orientamento/torsione). Selezionare una delle opzioni seguenti:

Definizione della torsione

Definire la torsione. Selezionare Gradi, Radianti o Giri.

Angolo di torsione

Imposta il numero di gradi, radianti o giri nella torsione.

  Tipo di allineamento del percorso (disponibile con l'opzione Segui il percorso selezionata in Tipo di orientamento/torsione) Stabilisce il profilo quando le piccole e fluttuazioni di curvatura lungo il percorso causano l'errato allineamento del profilo. Opzioni:


Nessuno

Allinea il profilo normale al percorso. Nessuna correzione viene applicata.

Torsione minima

(Solo per percorsi in 3D). Evita che il profilo diventi autointersecante mentre segue il percorso.

Vettore di direzione

Allinea il profilo nella direzione selezionata per Vettore di direzione. Selezionare le entità per impostare il vettore di direzione.

Tutte le facce

Quando il percorso comprende le facce adiacenti, rende il profilo di sweep tangente alla faccia adiacente dove la circostanza è geometricamente possibile.

Vettore di direzione (disponibile con l'opzione Vettore di direzione selezionata in Tipo di allineamento del percorso) Selezionare un piano, faccia planare, linea, bordo, cilindro, asse, una coppia di vertici su una funzione per impostare il vettore di direzione.
  Unisci facce tangenti Se il profilo di sweep presenta segmenti tangenti, attivare questa opzione perché le superfici corrispondenti della sweep risultino anch'esse tangenti. Le facce che possono essere rappresentate da un piano, un cilindro o un cono sono conservate. Le altre facce adiacenti vengono unite e i profili approssimati. Gli archi dello schizzo potrebbero essere convertiti in spline.
  Mostra l'anteprima Visualizza un’anteprima ombreggiata della sweep. Deselezionare solo per visualizzare il profilo e il percorso.
  Unisci risultati Unisce i solidi in un corpo.
  Allinea alle facce finali Continua il profilo della sweep fino all'ultima faccia individuata dal percorso. Le facce della sweep vengono estese o interrotte per adattarsi alle facce alle estremità della sweep senza ulteriore geometria. Questa opzione è usualmente utilizzata con le eliche.


Allinea alle facce finaliselezionato. deselezionataAllinea alle facce finali
Parte superiore dell'elica Parte superiore dell'elica
Parte inferiore dell'elica Parte inferiore dell'elica

Curve guida

Curve guida Guida il profilo mentre la sweep si allunga verso il percorso. Selezionare le curve guida nell'area grafica.
La curva guida deve essere coincidente con il profilo o con un punto nello schizzo del profilo.
Sposta in alto e Sposta in basso Cambiare l'ordine delle curve guida. Selezionare una Curva guida e regolare l'ordine del profilo.
  Unisci facce uniformi Deselezionare per migliorare la prestazione delle sweep con le curve guida e per segmentare la sweep in tutti i punti in cui la curva guida o il percorso non è una curvatura continua. Di conseguenza, le linee e gli archi delle curve guida si abbinano con maggiore precisione.

Unisci facce uniformiselezionato.
deselezionataUnisci facce uniformi
Quando si disattiva l'opzione Unisci facce uniformi, alcune funzioni create successivamente potrebbero fallire a causa dei cambiamenti nella geometria.

Mostra sezioni Visualizza le sezioni della sweep. Selezionare le frecce per visualizzare e diagnosticare il profilo secondo il Numero di sezione.


Inizio/fine tangenza

Tipo di inizio tangenza e Tipo di fine tangenza.

Nessuno Nessuna tangenza applicata.
Tangente percorso Creare la sweep normale al percorso nel punto iniziale.

Funzione sottile

Selezionare per creare una sweep con funzione sottile.

Sweep con funzione solida Sweep con funzione sottile
Tipo di funzione sottile Selezionare il tipo di sweep con funzione sottile. Le opzioni sono:

Una direzione

Crea la funzione sottile in una direzione dai profili usando il valore di Spessore. Se necessario, fare clic su Direzione contraria.

Piano intermedio

Crea la funzione sottile in entrambe le direzioni dai profili, applicando lo stesso valore di Spessore in entrambe le direzioni.

Due direzioni

Crea la funzione sottile in entrambe le direzioni dai profili. Impostare i valori individuali per Spessore e Spessore im_lin_t2.png.

Visualizzazione della curvatura

Anteprima della mesh Applica una mesh in anteprima sulle facce selezionate per visualizzare meglio le superfici.
Densità di mesh Disponibile quando si seleziona Anteprima di mesh.

Regola la densità della mesh (numero di linee).

Zebre Visualizza strisce zebrate, per facilitare la visualizzazione di piegature o difetti della superficie.
Pettini di curvatura Attiva la visualizzazione dei pettini di curvatura.

Selezionare almeno una delle opzioni seguenti:

Direzione 1

Commuta la visualizzazione dei pettini di curvatura lungo la Direzione 1.

Direzione 2

Commuta la visualizzazione dei pettini di curvatura lungo la Direzione 2.

Per ciascuna delle due direzioni, selezionare Modifica colore per modificare il colore del pettine.

Scale Disponibile quando si seleziona Pettini di curvatura.

Regola la dimensione dei pettini di curvatura.

Densità Disponibile quando si seleziona Pettini di curvatura.

Regola la densità dei pettini di curvatura (numero di linee).

Ambito della funzione

Specifica quali corpi o componenti l'utente vuole che la funzione condizioni.
  • Per le parti multicorpo, vedere Ambito di funzione nelle parti multicorpo.
  • Per gli assiemi, vedere Ambito di funzione negli assiemi.
