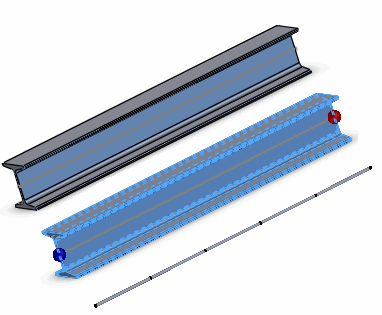

直線梁を作成すると、自動的に座標系が作成されます。この座標系により、軸方向と梁の結果を表示する際の方向 1 と方向 2 が定義されます。軸方向は梁の端 1 から端 2 へ定義されます。断面のプロパティに従って、方向 1 と方向 2 は自動的に指定されます。梁では多数の梁要素が作成されます。
カーブされた輪郭では、いくつもの短い直線梁が作成され、ジオメトリ形状が近似されます。各梁要素には独自の方向が指定されます。例えば、次のようなスイープ断面の各梁の軸方向は 2 つのジョイントを繋ぐ直線によって定義されます。グラフィック領域では、梁の中心に1つの座標系が表示されます。
梁の座標系を表示するには:

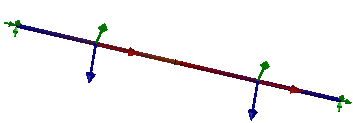

各梁で、赤矢印が正の軸方向を表し、緑矢印が方向 1 の正の方向を表し、また青矢印が方向 2 の正の方向を表しています。
