構成フィーチャー(Constructed Features)

TolAnalystを使った公差解析を行う際、部品に Dimxpert で構成したフィーチャーに適用した寸法や公差、ならびに公差チェーンに含まれる他のフィーチャーへの影響を考慮できるようになりました。

影響される構成フィーチャー：

  • 交差点
  • 交差線

交差線の例

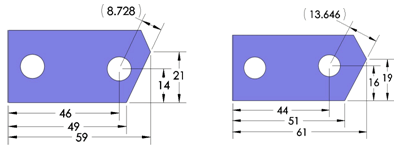

TolAnalystを使って、11.18の参照寸法で示される右の平面から右側の穴への寸法に対する公差スタックを調べるスタディを作成します。 平面の位置は赤い丸で示された2つの構成フィーチャー、交差線によりコントロールされています。



TolAnalystスタディでは構成フィーチャーおよび穴に適用された寸法や公差を考慮します 。

値20、50、60は変化します。
