SOLIDWORKS 소프트웨어의 ScanTo3D 기능을 사용하면 스캐너로부터 스캔 데이터(메시 또는 점집합 파일)를 열거나 수학 소프트웨어로부터 곡선 데이터를 열고 데이터를 준비한 후 곡면 또는 솔리드 모델로 변환할 수 있습니다.
스캔 데이터를 열 때, 새 파트 문서로 열거나 현재 활성된 파트 문서로 불러올 수 있습니다. 옵션을 클릭하고 열기를 지정합니다.
ScanTo3D는 디지털이 아닌 데이터로 복잡한 3D 모델을 작성하는 데 소모되는 시간을 대폭 줄여줍니다. 설계자는 다음과 같은 다양한 용도로 ScanTo3D를 사용할 수 있습니다.
- 의료 관련 설계자 - 참조용 해부 개체 작성
곡면처리 마법사의 자동 작성을 사용하여 스캔된 손 데이터에서 생성된 솔리드의 예제
- 소비재 제품 설계자 - 점토, 거품 등으로 만든 물리적 부품의 형상 신속 재현
- 기계 설계자 - OEM 파트에 대한 빠른 참조 작성
ScanTo3D는 SOLIDWORKS Premium에서만 사용할 수 있습니다. ScanTo3D를 사용하려면 을(를) 클릭하고 ScanTo3D을(를) 선택합니다.
NextEngine 스캐너가 있을 경우,
NextEngine 스캔
(ScanTo3D 도구 모음) 또는 을 클릭하여 NextEngine 스캐닝을 시작합니다.

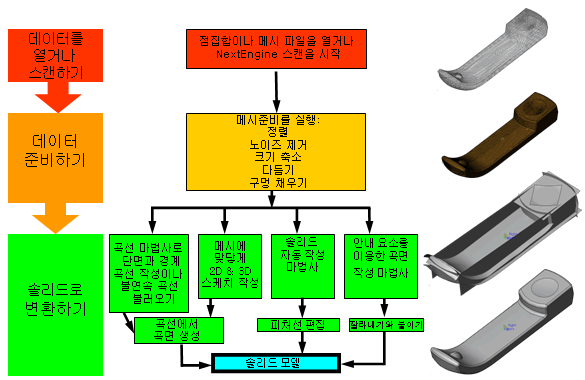

ScanTo3D 작업 과정 개요
