메시 준비 마법사를 사용한 다음, 메시 피처 꼭지점을 참조해서 메시에서 직접 스케치할 수 있습니다. 그런 다음 스케치를 사용해서 곡면과 솔리드 모델을 작성할 수 있습니다. 소비재 제품 설계자가 복잡한 형태에 직접적인 메시 참조방법을 사용해야 합니다. 사용자는 직접적인 메시 참조 방법이 곡면처리 마법사보다 쉽고 더 정확하므로 사용할 수 있습니다.
직접적인 메시 참조 방법 사용하는 방법
- 메시 파일을 열고 메시 준비 마법사를 사용해서 준비합니다.
- 메시 꼭지점에 스냅하는 메시에서 자유곡선 점을 스케치합니다.

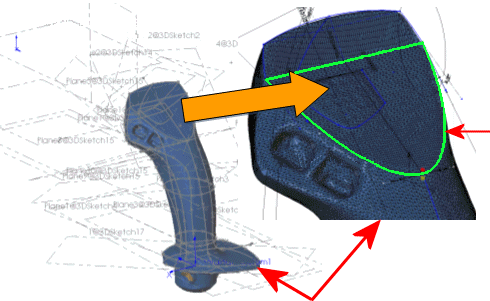

예를 들어, 복잡한 손 조절 장치의 메시를 엽니다.
 |
스케치 |
| 메시 |
- 메시의 중요 설계 영역을 참조해서 스케치를 완료합니다. 설계 의도를 캡춰한 스케치 자유곡선의 예제입니다.
- 스케치를 사용해서 곡면을 작성합니다.
- 곡면 도구(예: 곡면 보존, 잘라내기, 늘리기)를 사용하여 불필요한 곡면을 잘라냅니다. 그런 다음 곡면을 함께 붙여 곡면에 두께를 주어 솔리드 모델을 작성합니다. 필요에 따라 필렛을 적용해서 솔리드 모델을 완성합니다.
