Criar um PropertyManager - Modelo de múltiplas configurações

Para modelos com múltiplas configurações, você cria o PropertyManager personalizado para as configurações definidas na tabela.

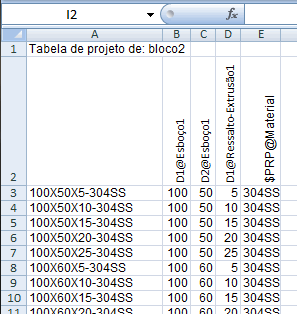

O Configuration Publisher requer que o modelo contenha uma tabela de projeto. A tabela de projeto precisa conter:

• Uma linha para cada configuração
• Uma coluna para cada variável
• Valores para cada variável

1. No alto da guia ConfigurationManager , clique com o botão direito no nome do modelo e selecione Configuration Publisher.

   A caixa de diálogo Configuration Publisher é aberta e, em uma nova janela, a tabela do projeto também é aberta. Como a tabela de projeto tem múltiplas linhas e contém os valores de cada variável para cada configuração, a paleta contém um controle para cada variável.



2. Selecione a guia Editar no painel central.
3. Arraste um controle da paleta até o painel central.

   Campos são apresentados no painel direito, em Atributos, para Nome e Variável de tabela de projeto.

4. Clique duas vezes em Nome e digite um nome.

   O nome aparece no controle no painel central.

   Variável de Tabela de projeto é somente leitura. Ela exibe a variável associada ao controle.

5. Arraste outro controle da paleta até o painel central.

   No painel direito, Visibilidade aparece além dos Atributos.

6. No painel direito:
   1. Em Atributos do controle, em Nome, digite um nome.
   2. Em Visibilidade, para Pai, especifique se o controle atual é exibido ou oculto para cada valor do controle-pai. Selecione Nenhum para tornar os controles sempre visíveis.
7. Continue adicionando controles.
   Clique na guia Visualização SW ou na guia Visualização 3DCC para ver como o PropertyManager será exibido no SOLIDWORKS e no 3D ContentCentral.

8. Clique em Aplicar para salvar a definição do PropertyManager.

   PropertyManager aparece no ConfigurationManager.

9. Clique em Fechar para fechar a caixa de diálogo.
   Para editar a definição do PropertyManager, clique com o botão direito no PropertyManager e selecione Editar recurso.
