A simetria cilíndrica é suportada para estudos não lineares.
Disponível para o SOLIDWORKS Simulation Premium.
No PropertyManager de Acessórios, em Avançado, selecione Simetria circular
.
A restrição de simetria cíclica é apropriada para simulações de modelos onde a geometria, as restrições, e as condições de carregamento são repetidas em uma tendência cíclica com referência a um eixo central.
Após executar a análise não linear, você pode exibir os resultados no modelo completo. No PropertyManager da quantidade do resultado desejado, em Opções avançadas, selecione Exibir resultados simétricos.
 |
 |

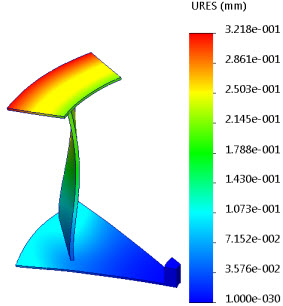

| Os resultados de deslocamento indicados para uma peça com restrições de simetria cíclica aplicadas. |
Os resultados de deslocamento indicados para o modelo inteiro com a opção Exibir resultados simétricos ativada. |
Para simetria circular, o ângulo entre as faces selecionadas deve ser totalmente divisível em 360. O eixo de simetria precisa estar na intersecção de dois planos selecionados onde você aplica a simetria cíclica.
A fim de configurar o seu modelo para aplicar restrições de simetria cíclica, você cria um corte (ou um recurso de corte de montagem) para produzir uma seção do modelo que pode ser repetida por um padrão cíclico em torno de um eixo central da revolução. Uma seção de corte válida produz uma peça completa, quando ela é repetida com um recurso de padrão circular de espaçamento uniforme e não há espaçamentos ou interferências entre as seções. Você não pode aplicar uma restrição de simetria cíclica a uma seção inválida.
