A ferramenta Spline na superfície funciona em múltiplas faces e é mais robusta para atualizações paramétricas. A curva agora é mais precisa e fica grudada à superfície real.
Splines nas superfícies podem:
- Abranger múltiplas faces independentemente da continuidade.
- Serem atualizados se a geometria do modelo for atualizada (a menos que os splines sejam restritos).
Você pode mover os pontos do spline para diversas faces arrastando-os, mas não pela ação de arrastar a curva em si. Você também pode usar alças e aplicar restrições para editar a curva.
Para criar um spline em uma superfície que atravessa várias faces:
- Abra install_dir\samples\whatsnew\parts\spline.sldprt.
- Clique em Spline na superfície
(barra de ferramentas Esboço) ou em .
- Esboce um spline começando pela aresta superior da superfície, aproximadamente conforme mostrado.

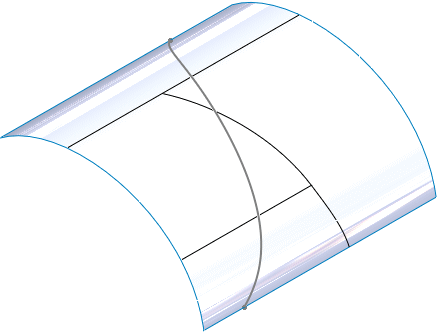

O spline atravessa várias faces com uma relação Na superfície.
- Na árvore de projeto do FeatureManager, expanda Superfície-extrusão1
e edite Esboço1
.
- Arraste um ponto final de spline para alterar a forma da superfície.

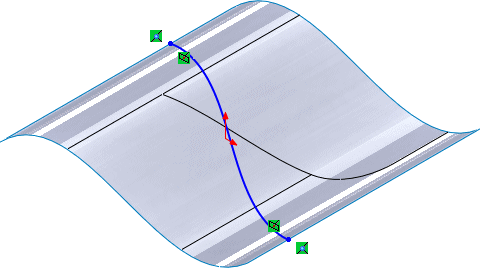

Este exemplo mostra que o ponto final inferior foi movido.
- Saia do esboço.
O spline na superfície é atualizado para a geometria do modelo.
