Melhorias na malha

Com a adição de opções para malha tetraédrica e hexaédrica, a qualidade da malha foi aprimorada.

As melhorias na malha incluem:
  • Novas configurações para controlar a malha gerada para volume no canal. Clique em Avançado (Canais) no PropertyManager de Malha tetraédrica. Em Canais (Configuração avançada), digite os valores para Contagem do anel, Contagem de corte do anel, e Razão de comprimento.

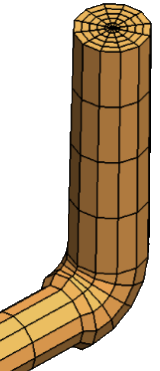

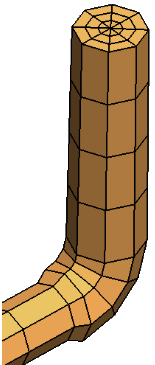

    Canais de volume sem configurações avançadas Canais de volume com configurações avançadas
  • Opção para definir o Número mínimo de elementos ao longo da espessura (definir os elementos de layer divisional) no PropertyManager de Malha Tetraédrica. Mais elementos de malha são adicionados ao longo da espessura para as partes finas da geometria, como nervuras e ressaltos, a fim melhorar os resultados.
    Malha sem número mínimo de elementos ao longo da espessura Malha com número mínimo de elementos ao longo da espessura
  • Para malha hexaédrica, um novo algoritmo de malha chamado Marchando substitui o algoritmo de malha Regressivo.
  • Para malha hexaédrica, um novo algoritmo de malha chamado Voxel não ortogonal foi adicionado. O novo gerador de malha adiciona automaticamente mais elementos em áreas que precisam de mais de uma camada de malha.
    Malha gerada pelo algoritmo Voxel Malha gerada pelo algoritmo Voxel não ortogonal
