Новый интерфейс менеджера нагрузки в статическом исследовании позволяет быстро отличить (второстепенные) комбинации нагрузки от (первичных) неравномерных определений нагрузки и оценить влияние различных комбинаций нагрузки на модель.
Доступно для SOLIDWORKS Simulation Professional и SOLIDWORKS Simulation Premium.

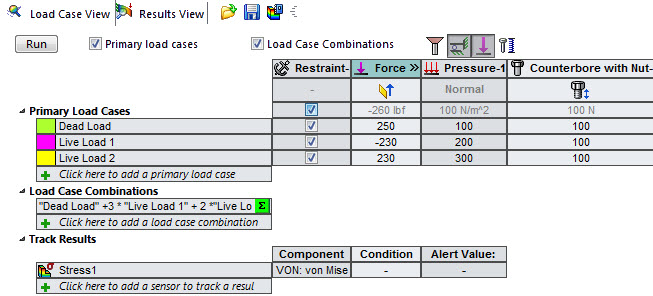

Щелкните правой кнопкой мыши верхний значок дерева статического исследования моделирования и выберите
Менеджер нагрузки. Используя
Менеджер нагрузки , необходимо задать следующие параметры.
- Первичные нагрузки, которые относятся к нагрузкам, креплениям и соединителям статического исследования. Можно не показывать элементы или добавить новые элементы (нагрузки или крепления) для всех первичных нагрузок. Например, каждая первичная нагрузка может соответствовать нагрузкам "Замороженная", "Действующая", "Ветровая" или "Землетрясение".
- Комбинации нагрузки являются линейными комбинациями первичных нагрузок. Необходимо ввести уравнение, которое описывает комбинацию первичной нагрузки, через редактор уравнений, например: 1,4 * "Замороженная" + 1,6 * "Действующая" + 0,5 * "Ветровая".
- Датчики моделируемых данных для отслеживания результатов комбинаций первичных и вторичных нагрузок.
После настройки комбинаций нагрузок нажмите Выполнить. Перейдите на вкладку Просмотр результатов
для просмотра результатов датчиков моделирования.
Эпюры результатов сохраняются в разделе Результаты нагрузки
в дереве статического исследования моделирования Simulation.
Менеджер нагрузки не поддерживает адаптивные методы H и P для создания сетки.
