Relaciones de posición angulares

Se puede agregar una dirección de referencia para impedir que las relaciones de posición angulares se inviertan de forma inesperada. Esto hace que la definición de la relación de posición sea más robusta y predecible.

Para definir una relación de posición angular y colocar la cota:

  1. Abra directorio_de_instalación\samples\whatsnew\assemblies\angle_mate\angle_case1.sldasm.
  2. Haga clic en Relación de posición (barra de herramientas Ensamblaje) o en Insertar > Relación de posición.
  3. En el PropertyManager Relación de posición, en Relaciones de posición estándar, haga clic en Ángulo.

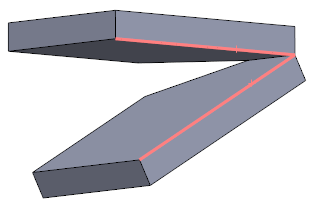

  4. En Selecciones de relaciones de posición, seleccione las aristas que se indican para Entidades para relacionar.

  5. En Selecciones de relaciones de posición, realice una de las siguientes operaciones:

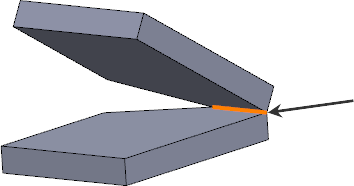

    • En Entidad de referencia, seleccione el eje que se indica.

    • Haga clic en Rellenar automáticamente la entidad de referencia .

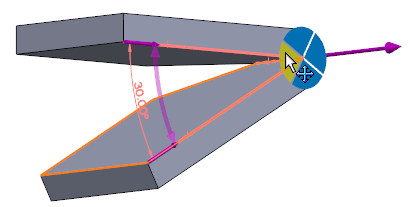

  6. Utilice el selector de cotas para determinar la orientación del ángulo para conducir el valor de la cota.

    Haga clic en cualquier cuadrante del selector de cotas para colocar la cota.

Consulte Ayuda de SOLIDWORKS: Entidad de referencia para relaciones de posición de ángulo.
