Relación de posición centrada de perfil

La relación de posición centrada alinea automáticamente en el centro tipos de componentes comunes como perfiles rectangulares y circulares entre sí y define completamente los componentes.

  1. Abra directorio_de_instalación\samples\whatsnew\assemblies\profile_center_mate\profile_center.sldasm.
  2. Haga clic en Relación de posición (barra de herramientas Ensamblaje) o en Insertar > Relación de posición.
  3. En el PropertyManager, en Relaciones de posición avanzadas, haga clic en Centro de perfil.

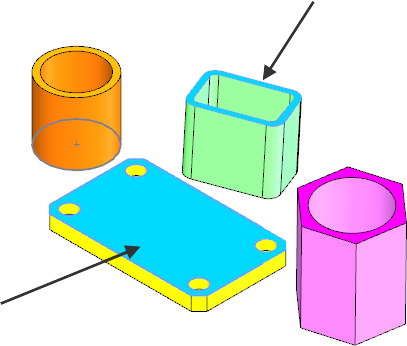

  4. En Entidades para relacionar, seleccione las caras que se muestran.

    Los componentes se alinean.

  5. En Alineación de relaciones de posición, haga clic en Alineación inversa .

  6. Para girar el componente, en Orientación, haga clic en En sentido de las agujas del reloj .

  7. Haga clic en .

    El PropertyManager permanece abierto.

  8. En Relaciones de posición avanzadas, haga clic en Centro de perfil .

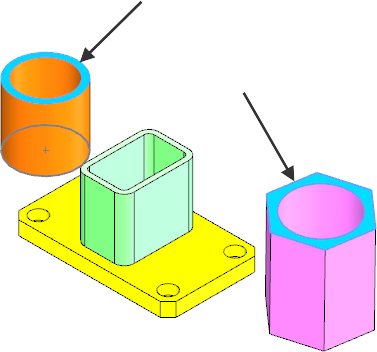

  9. En Entidades para relacionar, seleccione las caras que se muestran.

    Los componentes se alinean.

  10. En Equidistancia, escriba 2,5 y seleccione Invertir cota.

  11. En el PropertyManager, seleccione Bloquear rotación para evitar que los componentes se giren.
  12. Haga clic en .
  13. Haga clic en para cerrar el PropertyManager.
Consulte Ayuda de SOLIDWORKS: Relación de posición centrada de perfil.
