将痕量铜作为贴图创建

为了提高性能，当您使用构建模型来从 PADS 或 EDMD 文件创建 PCB 模型时，CircuitWorks 可将痕量铜表示为图像，而非电路板文件中的物理几何图形。

1. 打开包含痕量的 ECAD 文件。
   本示例使用 Install_dir\CircuitWorksFull\Examples\PADS\preview.asc。
2. 单击 CircuitWorks 应用程序菜单 ，然后单击选项 。
3. 设定如下：
   1. 在 SOLIDWORKS 导入页面上的导电层建模下，选择以下选项之一：
      • 完整。 在所有模型层上创建痕量铜。
      • 仅顶层和底层（较快）。 在顶层和底层上创建痕量铜。
   2. 在模型页面上的将 CircuitWorks 创建的模型保存到这些文件夹下，选择贴图文件夹。
      默认文件夹位置是：

      C:\ProgramData\SOLIDWORKS\CircuitWorks\Decals\

   3. 单击确定。
4. 单击构建模型 （工具选项卡的 SOLIDWORKS 部分）。
5. 在 CircuitWorks 对话框中：
   1. 选中使用痕量贴图替代几何图形。
      选中后，痕量铜将作为位图文件保存在您之前指定的贴图文件夹中。
   2. 或者，选中在模型文件中存储贴图。
      选中后，痕量铜将被直接纳入到模型文件中。 不会将其保存为预览位图。
   3. 单击构建。
   CircuitWorks 将在 SOLIDWORKS 软件中创建电路板。

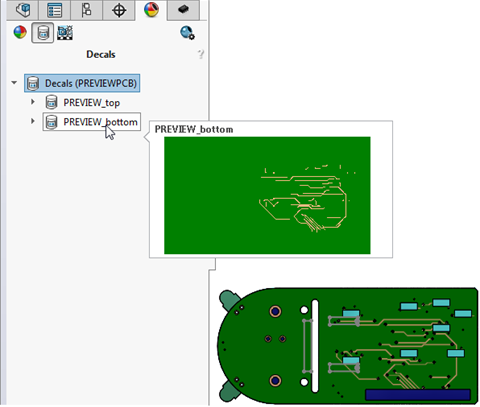

6. 要查看痕量铜的预览，在 DisplayManager 选项卡上，单击查看贴图，然后将鼠标悬停在预览上。
