分组互相接触的零部件

当您的装配体包括运动期间相互接触的零部件时，您可以创建两组零部件。 您可以分析两组零部件间的接触，忽略同一组内的零部件接触。

1. 在 Motion 分析算例中，单击接触 。
2. 在 PropertyManager 的接触类型下，单击实体 。
3. 在选择下单击使用接触组。
   两个组零部件选择字段随即出现。
4. 为每个接触组选择零部件：
   • 单击第一个组的选择字段，然后从 FeatureManager 或图形区域中选择其零部件。
   • 单击第二个组的选择字段并选择其零部件。

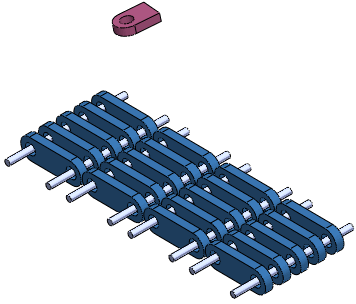

   所选零部件在图形区域中的颜色会与选择字段的颜色匹配。



   两组中的接触面对数目将会显示在 PropertyManager 中。 接触组数是每个组中零部件数的产物。 出现的接触组越多，运动计算时间越长。

5. 选择其它相触选项并单击 以关闭 PropertyManager，或在单击 之前单击 保持可见 以定义其它相触对象。
