顺次排列零件序号

要顺次排列零件序号，首先插入材料明细表。

  1. 在工程图视图中，执行下列操作之一：
    • 自动零件序号 Tool_auto_balloon_annotations.gif（注解工具栏），或插入 > 注解 > 自动零件序号
    • 零件序号 零件序号（“注解”工具栏），或 插入 > 注解 > 零件序号
    • 成组的零件序号 （注解工具栏）或 插入 > 注解 > 成组的零件序号
  2. 在 PropertyManager 中的 项目号 下，选择 顺次排序 dim_paren.png 按钮。
  3. 单击 PM_OK.gif。

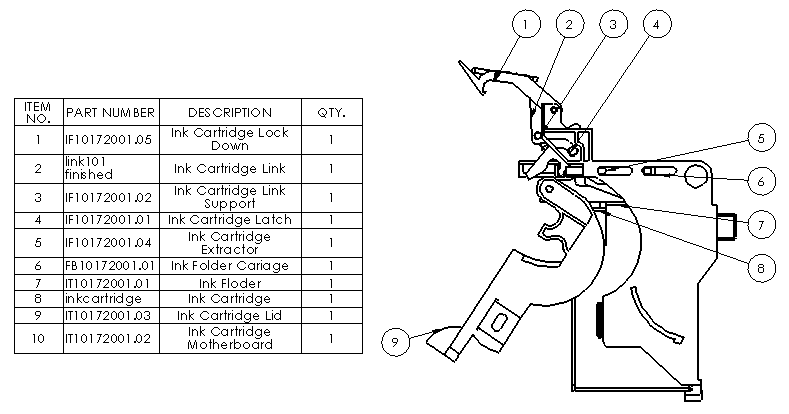

在本例中，零件序号将重新排序，从左上角起按顺时针方向，从 1－9 排列零件序号。材料明细表将按照重新排列的顺序更新。
