使用網格 PropertyManager，您可以檢視零件體積內的網格元素。
若要開啟網格 PropertyManager，請執行下列操作之一：
- 產生網格，用滑鼠右鍵按一下網格品質繪圖，然後按一下網格剖切。
- 用右鍵按一下啟用的結果繪圖，然後按一下網格剖切。
您無法為橫樑或桁架元素產生網格繪圖。
使用網格繪圖來檢查網格品質參數 (例如高寬比、Jacobian)，或內部網格元素的結果輪廓。
|

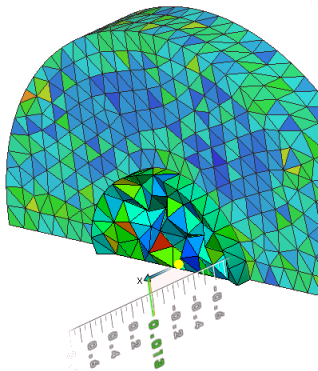

| 高寬比繪圖的網格。 具有最高高寬比的紅色元素是可見的。 |
剖面 1
| |
平面
|
產生平坦的剖面。 |
|
Cylinder
|
產生圓柱形的剖面。 |
| |
參考圖元
|
選擇基準面 1、基準面 2、或基準面 3 作為剖切平面方向的參考基準面。 |
|
反轉修剪方向
|
|
|
平行相距
|
設定從所選剖面圖元量測到的偏移距離。 移動紅色箭頭，將剖切平面動態放置在圖面中。
|
|
旋轉 X
|
繞 X-方向旋轉剖面圖元。 |
|
旋轉 Y
|
繞 Y-方向旋轉剖面圖元。 |
|
半徑
|
設定圓柱剖面的半徑。 |
| |
選項
|
選擇以下之一︰
|
顯示網格邊線
|
顯示元素邊線。
|
|
顯示剖切平面
|
顯示剖面圖元 (平面或圓柱)。
|
|
僅有剖面的繪圖
|
顯示與剖面圖元相交的網格元素。
|
|
顯示模型未剖切部分的輪廓
|
顯示模型未剖切部分的輪廓。 如果清除此選項，程式會以塗彩檢視模型顯示模型未剖切部分。
|
|
修剪後爆炸
|
適用於組合件。 產生網格，然後爆炸模型。 如果未選擇此選項，程式會在爆炸視圖上產生剖面繪圖。
|
|
 修剪開啟/關閉。
|
切換網格的顯示狀態。
|
|
重設
|
將選擇重設為預設值</Z1>。</Z2>
|
|
