指定鑽孔表格的屬性，例如要包括範本、基準、及鑽孔。
開啟鑽孔表格 (插入) PropertyManager：
- 按一下 鑽孔表格
(「 表格 」工具列) 或 。
表格範本
按一下 瀏覽找出範本
以選擇標準或自訂的範本。 只有在插入表格時才能使用此選項。 軟體所提供的鑽孔表格範本加入欄位到預設的格式中。 其位於： install_dir
\lang\english。 標準範本 (標準鑽孔表格--letters.sldholtbt 與標準鑽孔表格--numbers.sldholtbt) 產生 標籤、X位置、Y位置 及 大小 欄。 一個範本使用字母標籤，另一個範本使用數字的標籤。 所有的大小及標籤都分別列出，不會合併在一起。
合併的鑽孔表格範本會產生
標籤、
X位置、
Y位置 及
大小 欄。 會依合併大小（或標籤）與字母（或數字）標籤而有所不同。 範本有：
- hole table--sizes combined--letters.sldholtbt
- hole table--sizes combined--numbers.sldholtbt
- hole table--tags combined--letters.sldholtbt
- hole table--tags combined--numbers.sldholtbt
字母/數字控制
指定識別鑽孔的標籤是字母與數字 (A, B, C...) 或是數字的 (1, 2, 3...)。如果使用字母與數字，字母的前置表示一特定的鑽孔大小，數字則表示副本。使用起始於來指定開始的字母或數字。
視圖中相對應的註解隨表格變更。
|
|
A, B, C...
|
|
|
1、2、3
|
基準
在插入的過程中，原點已出現來讓您選擇一個頂點。要使用 X 軸及 Y 軸定義原點，請按一下 X 軸方向參考，然後選擇圖面中的一條水平模型邊線，然後按一下 Y 軸方向參考，並選擇一條垂直的模型邊線。
產生表格之後，您可以將基準原點拖曳到另一個位置，或您可以編輯基準的定義。在表格中位置的值會更新。
鑽孔
選擇單獨的鑽孔邊緣，或選擇模型面來包括面上的所有鑽孔。
邊框
|
方塊邊框
|
設定表格外部框線的線條粗細。 |
|
網格邊框
|
設定表格內部格線的線條粗細。 |
下一個視圖

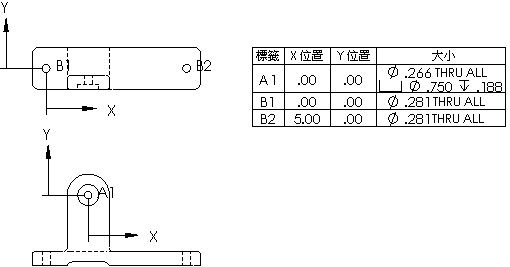

只有在插入表格時才能使用此選項。這可讓您為另一個工程視圖設定基準及鑽孔。一個鑽孔表格可以包含數個工程視圖。加入的鑽孔表格會為每個視圖有一個基準。標示名稱在所有的視圖都是一樣的。
