Ve správci PropertyManager Řez sítí můžete zobrazit prvky sítě uvnitř objemu dílů.
PropertyManager Řez sítí lze otevřít jedním z následujících způsobů:
- Vytvořte síť, klepněte pravým tlačítkem na obrázek kvality sítě a pak klepněte na Rozdělení sítě.
- Klepněte pravým tlačítkem na aktivní obrázek výsledků a klepněte na Rozdělení sítě.
Obrázek řezu sítě nemůžete vytvořit pro prvky nosníků nebo prutů.
Obrázek řezu sítě můžete použít k prozkoumání parametrů kvality sítě (například poměr stran, jakobián) nebo výsledných obrysů pro vnitřní prvky sítě.
|

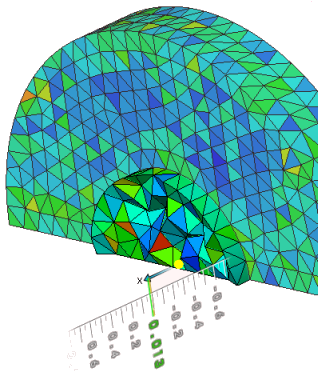

| Řez sítí obrázku poměru stran Červené prvky s nejvyšším poměrem stran jsou viditelné. |
Řez č.1
| |
Letadlo
|
Vytváří rovinný průřez. |
|
Válec
|
Vytváří válcový průřez. |
| |
Referenční entita
|
Vyberte možnosti Rovina 1, Rovina 2 nebo Rovina 3 jako referenční roviny pro orientaci roviny řezu. |
|
Opačný směr ořezu
|
|
|
Vzdálenost šestihranu
|
Nastavuje vzdálenost odsazení od vybrané entity řezu. Rovinu řezu můžete v grafické ploše dynamicky umístit posunutím červené šipky.
|
|
Rotace X
|
Otočí entitu řezu ve směru X. |
|
Rotace Y
|
Otočí entitu řezu ve směru Y. |
|
Poloměr
|
Nastavuje poloměr válcového průřezu. |
| |
Možnosti
|
Vyberte jednu z následujících možností:
|
Zobrazit hranu sítě
|
Zobrazuje hrany prvku.
|
|
Zobrazit rovinu řezu
|
Zobrazuje entitu řezu (rovina nebo válec).
|
|
Zobrazit pouze řez
|
Zobrazí prvky sítě, které protínají entitu řezu.
|
|
Zobrazit mapu na neoříznuté části modelu
|
Program zobrazí výslednou mapu na neoříznuté části modelu. Pokud není zaškrtnuto, program zobrazí neoříznutou část modelu ve stínovaném režimu.
|
|
Rozložit po vytvoření řezů
|
Dostupné pro sestavy. Vytvoří řez sítí a pak rozloží model. Pokud není vybráno, program vytvoří obrázek řezu v rozloženém pohledu.
|
|
Zapnout/vypnout
|
Přepíná viditelnost řezu sítí.
|
|
Resetovat
|
Obnoví výběry na výchozí hodnoty.
|
|
