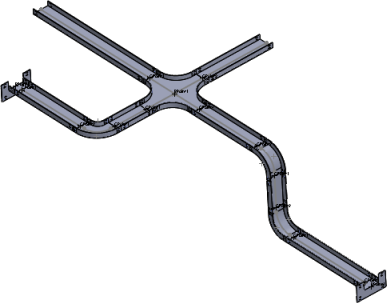

Création d'un chemin de câbles ou d'un conduit

Insérez un chemin de câbles ou un conduit :

  1. Effectuez l'une des opérations suivantes :
    • Insérez les éléments suivants dans l'assemblage principal en cliquant sur Insérer un composant tool_Insert_Components_Assembly.gif (barre d'outils Assemblage) ou en les faisant glisser depuis la Bibliothèque de conception, l'Explorateur de fichiers, une fenêtre de pièce ouverte ou l'Explorateur Windows.
    • Démarrez un routage en créant un point de raccordement sur un plan. Cliquez sur la commande Démarrer au point dans la barre d'outils Routage (Routages définis par l'utilisateur).
    Le composant de départ du routage demeure partie intégrante de l'assemblage principal et n'est pas inclus dans le sous-assemblage de routage.
  2. Insérez des accessoires de chemin de câbles pour créer un assemblage de chemin de câbles.
  3. Définissez les options dans le PropertyManager Propriétés du routage, puis cliquez sur PM_OK.gif.
    Le nouveau sous-assemblage de routage apparaît dans l'arbre de création FeatureManager sous le nom [chemin_de_câbles<n>-<nom_assemblage>].
    Si l'ordre des étapes est inversé à l'étape 2 ci-dessus, le nom du nouveau sous-assemblage de routage est [Harnais<n>-<nom_assemblage >].

    Vous pouvez également créer des conduits électriques en procédant de la même manière.
