Points de spline

La commande Insérer un point de spline ajoute un ou plusieurs points à des splines.

Avec les points de spline, vous pouvez:
  • Utiliser des points de spline comme poignées pour donner à la spline la forme que vous voulez.
  • Ajouter des cotes entre les points de spline ou entre des points de spline et d'autres entités.
  • Ajouter des relations aux points de spline.

Insertion de points de spline

Pour insérer des points de spline:

  1. En mode Editer l'esquisse, sélectionnez une spline.
  2. Cliquez sur Insérer point de spline Tool_Insert_Spline_Point_Spline_Tools.gif (barre d'outils Outils de spline) ou sur Outils > Outils de spline > Insérer un point de spline .
    Le pointeur prend la forme Pointer_Insert_Spline_Point01.gif.

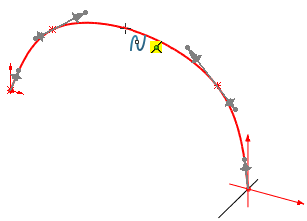

  3. Cliquez pour positionner le point de spline Pointer_Insert_Spline_Point02.gif.
    Vidéo : Insertion de points de spline

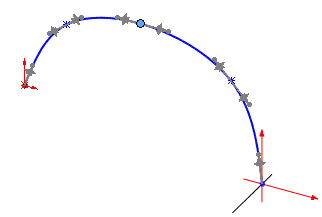

    Le point de spline ajoute une poignée de spline.
  4. Insérez des points de spline supplémentaires.
  5. Cliquez sur PM_OK.gif.

Suppression de points de spline

Pour supprimer des points de spline:

Dans une esquisse ouverte, sélectionnez un point et appuyez sur Suppr.

Vidéo : Insertion de points de spline
