Des améliorations dans le placement des étiquettes ainsi que de nouvelles fonctions rendent ceux-ci plus faciles à utiliser.
Dans les versions précédentes du logiciel SOLIDWORKS, des étiquettes qui se chevauchaient dans des situations complexes rendaient la lecture et l'interaction avec des étiquettes spécifiques difficile.

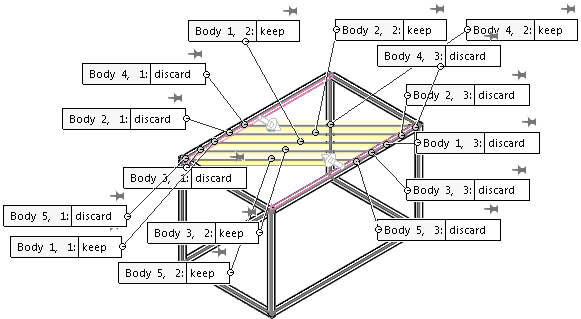

SOLIDWORKS 2016 place les étiquettes avec un minimum de chevauchement entre ceux-ci et les lignes d'attache, ce qui facilite la compréhension et la manipulation de schémas d'entrée complexes.
Lorsqu'il y a plus de cinq étiquettes visibles dans la zone graphique, une punaise apparaît avec chacun d'entre eux pour vous permettre de fixer leur emplacement.
| Punaise désactivée |
|
Lorsque vous effectuez un zoom avant, faites pivoter ou déplacez le modèle, l'étiquette est repositionnée. |
| Punaise activée |
|
Lorsque vous effectuez un zoom avant, faites pivoter ou déplacez le modèle, l'étiquette reste au même emplacement dans la zone graphique. Les autres étiquettes se déplacent avec le modèle. |
Lorsque l'étiquette d'une fonction telle qu'un congé asymétrique contient plusieurs valeurs, une commande située en dessous de l'étiquette vous permet de le développer pour voir toutes les valeurs ou le réduire pour afficher la valeur principale :
|
|
| Etiquette réduite |
Etiquette développée |
