Lorsque vous créez une vue en coupe d'une pièce ou d'un assemblage, le décalage de la vue peut être perpendiculaire au plan de référence ou au plan actuellement sélectionné.
Dans le PropertyManager Vue en coupe, sous Options de coupe, vous pouvez changer la Méthode de décalage de Plan de référence à Plan sélectionné.
Toutes les valeurs que vous entrez pour la distance de décalage sont calculées en fonction de votre sélection. La direction de la flèche de translation dans la zone graphique est mise à jour en conséquence :
- Quand vous sélectionnez Plan de référence, les valeurs sont calculées perpendiculairement au plan de coupe dans son orientation actuelle.
- Quand vous sélectionnez Plan sélectionné, les valeurs sont calculées perpendiculairement au plan que vous sélectionnez dans Coupe 1 dans le PropertyManager.

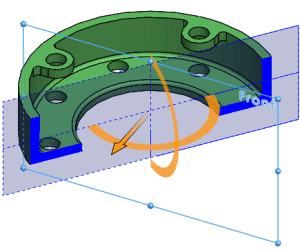

Par défaut, lorsque vous ouvrez le PropertyManager Vue en coupe, Plan de référence est sélectionné. Le décalage de la vue, comme indiqué par la flèche de trièdre, est perpendiculaire au plan sélectionné dans Coupe 1 ; dans ce cas, le plan avant :
Si vous faites pivoter le plan de coupe et que vous laissez Plan de référence sélectionné, le décalage de la vue reste perpendiculaire au plan :
Si vous changez la Méthode décalage à Plan sélectionné, le décalage de la vue est calculé perpendiculairement au plan sélectionné. Dans ce cas, le plan avant :
