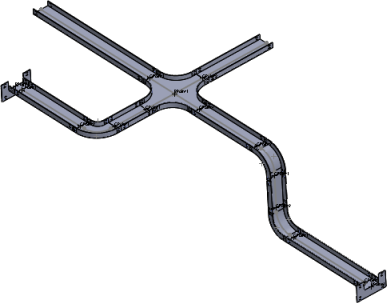

Erstellen einer Kabelrinne oder eines Kanals

So erstellen Sie eine Kabelrinne oder einen Kanal:

  1. Wählen Sie eine der folgenden Optionen aus:
    • Fügen Sie Folgendes in die Hauptbaugruppe ein, indem Sie auf Komponente einfügen tool_Insert_Components_Assembly.gif (Baugruppen-Symbolleiste) klicken oder sie aus der Konstruktionsbibliothek, dem Datei-Explorer, einem offenen Teilfenster oder Windows-Explorer ziehen.
    • Starten Sie eine Leitung, indem Sie einen Anschlusspunkts auf einer Ebene erstellen. Klicken Sie in der Leitungsführungs-Symbolleiste auf den Befehl An Punkt starten (Benutzerdefinierte Leitungen).
    Die Komponente, bei der die Leitung startet, bleibt Teil der Hauptbaugruppe und ist nicht als Teil der Leitungs-Unterbaugruppe inkludiert.
  2. Fügen Sie Kabelrinnenverbindungen zum Erstellen einer Kabelrinnen-Baugruppe ein.
  3. Legen Sie die Optionen im PropertyManager Leitungseigenschaften fest und klicken Sie auf PM_OK.gif.
    Die neue Leitungsunterbaugruppe wird im FeatureManager als [Kabelrinne <n>-<Baugruppenname>] angezeigt.
    Wenn die Reihenfolge der Schritte in Schritt 2 oben umgekehrt wird, lautet der Name der neuen Leitung [Kabelbaum <n>-<Baugruppenname>].

    Mit diesem Verfahren können Sie auch elektrische Kanäle erstellen.
