Proprietà del documento - Distinta materiali

È possibile specificare le impostazioni di disegno a livello del documento per le distinte materiali. Disponibile per tutti i tipi di documenti.

Per aprire questa pagina:

Con un disegno o un distinta materiali di un assieme aperto, fare clic su Opzioni (barra degli strumenti Standard), selezionare la scheda Proprietà del documento, quindi selezionare Tabelle > Distinta materiali.

Standard di disegno generale

Standard di disegno generale Ereditato dalle impostazioni di pagina Standard di disegno selezionate.

Bordo

Margini esterni Selezionare uno spessore di linea per il bordo esterno della tabella.
Margini interni Selezionare uno spessore di linea per la griglia interna della tabella.

Testo

Carattere

Fare clic per cambiare il tipo di carattere.

Visualizzazione quantità zero

Trattino Selezionare un'opzione di visualizzazione per la colonna Quantità quando manca un computer dell'assieme in una configurazione.
Zero
Vuoto

Componente mancante

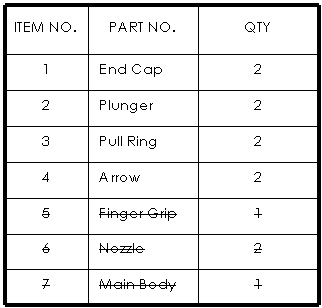

Mantieni la fila per il componente mancante Selezionare per visualizzare l'elenco dei componenti mancanti in una configurazione.

Selezionare Visualizza testo barrato per barrare in elenco il componente mancante.

Livello

Livello
Selezionare un livello.
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.
È necessario selezionare Per standard in Livello (barra degli strumenti Livello) del documento della vista di disegno per applicare tali impostazioni di livello.

Opzioni

Zeri iniziali
Standard Gli zeri iniziali sono inseriti in base allo standard di disegno generale.
Mostra Vengono visualizzati gli zeri prima della punteggiatura decimale.
Rimuovi Gli zeri iniziali non vengono inseriti.
Zeri decimali
Intelligenti Gli zeri decimali vengono eliminati per i valori metrici interi, in conformità agli standard ANSI e ISO.
Standard Gli zeri decimali sono inseriti in base allo standard ASME Y14.5M-1994.
Mostra Gli zeri decimali sono inseriti secondo il numero di cifre decimali specificato in Unità.
Rimuovi Gli zeri decimali non vengono inseriti.
Non aggiungere "Quantità" accanto al nome di configurazione Selezionare per eliminare la parola QTÀ dalla colonna Configurazione.
È necessario selezionare questa opzione prima di inserire una distinta materiali Se la si seleziona dopo la distinta, l'opzione non avrà effetto.
Non copiare il nome della colonna Quantità dal modello Selezionare per utilizzare il nome della configurazione dopo la stringa /QTÀ per la quantità nell'intestazione di colonna.
Limita solo le distinte materiali di primo livello ad una configurazione Selezionare per limitare le distinte materiali Solo primo livello ad una configurazione. Quando si cambia la configurazione nella distinta materiali, l'etichetta della colonna quantità non cambia.
Aggiornamento automatico Distinta materiali Selezionare per aggiornare la distinta materiali quando si aggiungono o eliminano i componenti nell'assieme associato.
