Viste predefinite

Per inserire una vista predefinita in un disegno:

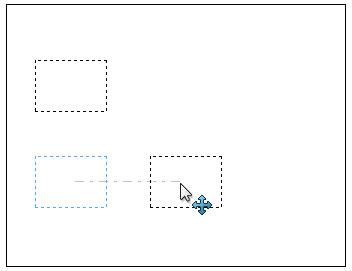

È possibile aggiungere viste proiettate a una vista predefinita. Per esempio, se si inserisce una vista frontale, si potrà proiettare le viste superiore e destre per creare una vista formato standard a 3 viste predefinita. Le viste proiettate vengono automaticamente orientate e allineate alla vista originale. Le viste proiettate agiscono come viste predefinite.

Le viste predefinite possono essere copiate e incollate.

• trascinare. Trascinare un modello dall'albero di disegno FeatureManager di una parte aperta o documento di assieme nel documento di disegno. Tutte le viste predefinite disponibili vengono popolate.
• Inserisci modello. Fare clic con il pulsante destro del mouse in una vista predefinita e selezionare Inserisci modello. Selezionare una delle seguenti opzioni:
  • Nel PropertyManager Inserisci modello, selezionare un modello dall'elenco Apri documenti o fare clic su Sfoglia e navigare ad un file di modello.
  • Selezionare una vista con un modello.
  • In un'altra finestra, selezionare il modello dall'area grafica dell'albero di disegno FeatureManager.

    La vista e tutte le relative viste correlate, ad esempio le viste proiettate, verranno popolate quando si fa clic su .

• Selezionare o Navigare. Selezionare una vista predefinita. Nel PropertyManager, in Inserisci modello selezionare un nome dall'elenco Parte/Assieme dei modelli aperti nella sessione corrente o fare clic su Sfoglia e passare un file di modello. La vista e tutte le relative viste correlate, ad esempio le viste proiettate, verranno popolate quando si fa clic su .
