Proprietà del documento - Margini

È possibile impostare le proprietà del documento di disegno per i margini del foglio e la formattazione della zona.

Con un disegno aperto, fare clic su Strumenti > Opzioni > Proprietà del documento > I Margini.

Standard di disegno generale

Standard di disegno generale Utilizza le impostazioni della pagina Standard di disegno.

Margini del foglio

Stile linea Imposta lo stile.
Spessore linea Imposta lo spessore o selezionare Dimensioni personalizzate e immettere uno spessore.
Margine doppia linea Visualizza il margine utilizzando due linee.

Formattazione zona

Mostra divisori zona Visualizza i divisori di zona.
Stile linea Imposta lo stile.
Spessore linea Imposta lo spessore o selezionare Dimensioni personalizzate e immettere uno spessore.
Divisore zona
Imposta la lunghezza per il divisore di zona.
Divisore zona centrale

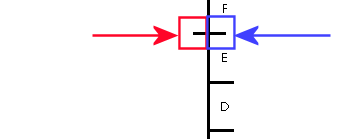

Imposta la lunghezza per il divisore di zona centrale esterno. In questo esempio, il divisore di zona centrale esterno viene visualizzato nella casella blu.
Imposta la lunghezza per il divisore di zona centrale interno. In questo esempio, il divisore di zona centrale interno viene visualizzato nella casella rossa.
Etichette zona
Mostra colonne Visualizza le etichette delle colonne.
Mostra righe Visualizza le etichette delle righe.

Layer

Layer
Imposta il livello.
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.
