エッジ フランジ

添付先のエッジよりも長いエッジ フランジを作成できます。

1. install_dir\samples\whatsnew\sheetmetal\bracket.sldprt を開きます。
2. エッジ フランジ （Edge Flange）（板金ツールバー）をクリック、または 挿入 > 板金 > エッジフランジ をクリックします。
3. 図に示すエッジを選択します。


4. PropertyManager で次を行います:
   1. フランジ長さ（Flange Length）で、長さ（Length）を 40 に設定します。
   2. フランジのパラメータ（Flange Parameters）で、フランジ輪郭の編集（Edit Flange Profile）をクリックします。

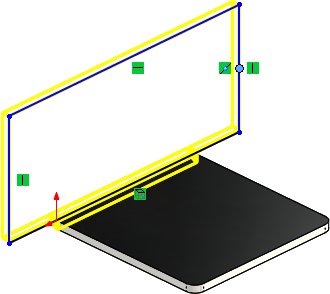

5. グラフィックス領域で、垂直なスケッチ セグメントをドラッグして、隣接する板金エッジよりも長くします（図を参照）。
6. 輪郭スケッチ（Profile Sketch）ダイアログボックスで 完了（Finish）をクリックします。
   エッジ フランジが部品に追加されます。
