BOM에 문서 수준 제도 설정을 지정할 수 있습니다. 모든 문서 유형에 사용할 수 있습니다.
이 페이지를 여는 방법
도면이나 어셈블리 BOM을(를) 연 상태에서 옵션
(표준 도구 모음)을(를) 클릭하고 문서 속성 탭을 선택한 다음 을(를) 선택합니다.
일반 제도 표준
|
일반 제도 표준
|
선택한 제도 표준 페이지 설정을 사용합니다. |
괘선
|
바깥쪽 테두리
|
테이블의 바깥쪽 테두리 선 두께를 지정합니다. |
|
안쪽 테두리
|
테이블의 안쪽 그리드 선의 선 두께를 지정합니다. |
0 수량 표시
|
점선
|
|
어셈블리 부품이 설정에서 빠졌을 때 수량 열에 표시 합니다. |
|
0
|
|
|
빈 템플릿
|
|
빠진 부품
|
빠진 부품 해당 행렬 번호 지키기
|

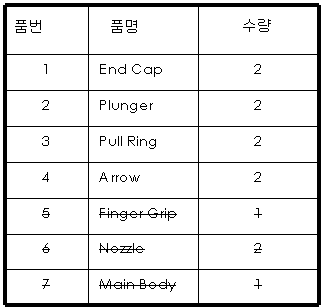

설정에서 빠진 어셈블리 부품 목록을 표시합니다. 빠진 부품 목록을 취소선으로 지우기위해 문자 취소선으로 표시를 선택합니다.
|
|
레이어
|
레이어
|
레이어를 선택합니다. 문서 속성에서 레이어를 선택할 수 있으려면, 도면에 먼저 레이어를 작성해야만 합니다.
|
이 레이어 설정을 적용하려면, 도면뷰의 레이어 (레이어 도구 모음)로 레이어를 선택해야 합니다.
옵션
|
소수점 자리
|
|
표준
|
일반 제도 표준에 따라 소수점 자리가 표시됩니다. |
|
표시
|
소수점 앞에 0이 표시됩니다. |
|
제거
|
0이 표시되지 않습니다. |
|
|
소수점 자리
|
|
지능형
|
소수점 자릿수가 ANSI와 ISO 규격에 맞게 전체 미터값으로 잘려집니다. |
|
표준
|
ASME Y14.5M-1994 표준에 따라 소수점 자리가 표시됩니다. |
|
표시
|
소수점 자리가 단위에서 지정한 자릿수대로 표시됩니다. |
|
제거
|
0이 표시되지 않습니다. |
|
|
설정명옆에 "수량" 추가 안함
|
단어를 삭제하기위해 선택합니다.
설정열에서 QTY (수량).
이 옵션을 BOM 삽입하기 전에 선택해야 합니다. BOM이 있고 난 후 선택하면, 이 옵션은 아무 영향을 미치지 않습니다.
|
|
템플릿에서 수량 열 이름 복사 안함
|
수량 열 머리글에서 설정 이름을 /QTY옆에 붙여 표시합니다. |
|
상위 수준 BOM만 한 설정으로 제한
|
BOM을 한 설정에 상위 수준만으로 제한합니다. BOM에서 설정을 변경할 때 수량 열 라벨이 바뀌지 않습니다. |
|
BOM 자동 업데이트
|
해당 어셈블리에서 부품을 추가하거나 삭제할 때 BOM을 업데이트 합니다. |
