기계 가공 도구 선택

Costing 도구로 다양한 방법을 사용하여 기계 가공 작업에 사용되는 도구를 선택합니다.

파트에 밀링 및 드릴링과 같은 여러 작업이 필요한 피처가 포함된 경우 Costing 도구는 Machining 템플릿에서 여러 작업을 수행할 수 있는 기계를 사용하려고 시도합니다. 템플릿에서 적절한 밀링 및 드릴링 도구가 있는 기계를 정의해야 합니다. Costing 도구는 템플릿에서 먼저 피처 크기에 대한 도구 크기를 확인합니다. 정확히 일치하는 크기가 있는 경우 해당 도구가 사용됩니다. 정확이 일치하는 크기가 없는 경우 Costing 도구는 피처 크기보다 최대 10% 작은 도구를 검색합니다. 해당 기계에 적절한 도구가 없는 경우 Costing 도구는 적절한 도구가 있는 다른 기계를 검색합니다.

슬롯 밀링 시, 도구 선택은 다음에 따라 달라집니다.

슬롯 유형	도구 선택

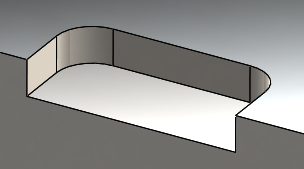

코너 또는 상단 반경이 있는 슬롯	도구 크기가 코너 반경에 의해 정의됩니다.

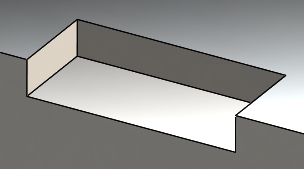

코너 반경이 없는 슬롯	가장 작은 도구를 사용할 수 있습니다.
2개의 인접면과 함께 개구부가 있는 슬롯(열린 슬롯)	가장 큰 도구를 사용할 수 있습니다.
벽에 개구부가 있는 슬롯(빨간색 원통은 도구임)	도구 크기가 슬롯 너비에 의해 정의됩니다.
위의 경우 모두에서, 슬롯 바닥면에 반경이 있을 경우 Costing 도구는 사용 가능한 볼 엔드 밀을 사용합니다.
