선택 이동 경로는 현재 선택 사항을 상황에 맞게 보여줍니다. 이는 선택된 요소에서부터 상위 레벨 어셈블리나 파트에 이르기까지 상하구조 트리의 위아래에 있는 관련 요소들을 표시합니다.
이동 경로를 사용하여 그래픽 영역에서 원하는 것을 선택할 수 있고, 상황별 항목 표시를 통해 선택 사항을 세밀화할 수 있습니다. 예를 들어 어셈블리에서 면을 선택할 때 해당 면이 속한 부품의 모든 메이트를 볼 수 있습니다. SOLIDWORKS 2016 이전 버전에서는 메이트를 보려면 부품을 오른쪽 클릭하거나 FeatureManager 디자인 트리에서 부품을 찾아서 메이트 폴더를 열어야 했습니다.
이동 경로는 사용자가 선택한 항목에서부터 상위 레벨 문서에 이르기까지 전체 요소의 계층 체인에 액세스할 수 있게 합니다. 또한 이동 경로를 통해 피처의 기본 스케치나 부품의 메이트 등 이동 경로에서 요소 근처에 있는 공통 선택 항목에도 액세스할 수 있습니다.
|
|

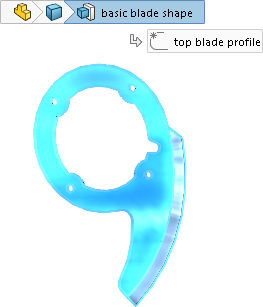

| 파트의 이동 경로 |

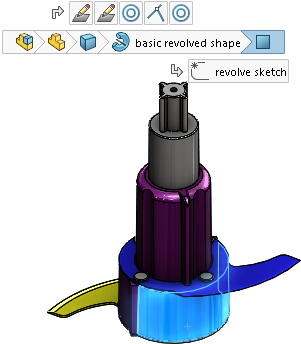

어셈블리의 이동 경로 |
이 기능을 사용하여 FeatureManager 디자인 트리를 숨길 수 있지만 여전히 일반적으로 FeatureManager 디자인 트리를 사용하도록 선택을 할 수 있습니다.
이동 경로를 파트와 어셈블리에서 사용할 수 있습니다. 이동 경로는 기본적으로 사용하도록 설정되며 다음을 선택하면 그래픽 영역의 좌측 상단 모서리에 표시됩니다.
- 그래픽 영역에 있는 요소
- FeatureManager 디자인 트리에 있는 노드
PropertyManager를 표시할 때, 그래픽 영역에서 주석 또는 치수를 선택할 때 또는 여러 요소를 선택할 때에는 이동 경로가 표시되지 않습니다.
이동 경로는 FeatureManager 디자인 트리에 있는 도구에 대해 동일한 액세스를 제공합니다.
|
이동 경로를 제거하는 방법:
|
그래픽 영역에서 열린 영역을 클릭하거나 Esc를 누릅니다.
|
|
이동 경로를 끄는 방법:
|
을 클릭하여 이동 경로를 선택사항에 표시의 선택을 해제합니다.
|
|
선택사항과 관련된 도구가 포함된 도구 모음을 표시하는 방법:
|
이동 경로에서 항목을 클릭합니다.
|
|
상황별 도구 모음과 바로가기 메뉴를 표시하는 방법:
|
항목을 오른쪽 클릭합니다.
|
|

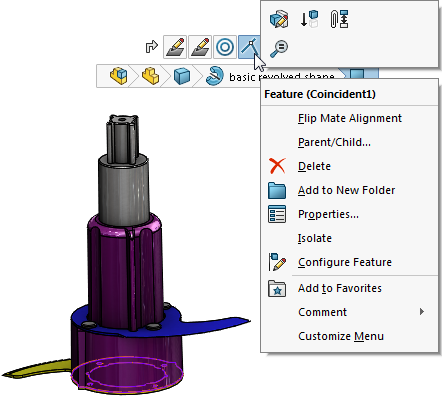

어셈블리의 부품 메이트에 대한 상황별 도구 모음과 바로가기 메뉴를 표시하는 방법:
|
메이트 이동 경로를 오른쪽 클릭합니다.
메이트 상세 정보에 액세스하면 설계의 특정 요소와 관련된 메이트를 검토하고 이해하기가 쉽습니다. 메이트를 선택하면 해당 이름이 도구 정보에 표시되고 그래픽 영역에서 메이트가 하이라이트됩니다.
이는 FeatureManager 디자인 트리에서 부품을 오른쪽 클릭하여 메이트 보기 창을 열기 위해 메이트 보기를 클릭할 때 사용 가능한 정보와 동일한 정보를 제공합니다.
|
|
도구 정보를 보고 그래픽 영역에서 해당 피처를 하이라이트하는 방법:
|
마우스를 이동 경로 위로 이동합니다.
|
선택 이동 경로를 포인터로 이동
이동 경로를 포인터 위치로 이동하려면 D를 누릅니다.
스케치를 편집하거나 PropertyManager에 있는 경우 값을 변경한 후에 그래픽 영역을 클릭한 다음 D를 눌러 확인 코너 옵션을 포인터로 이동합니다.
D를 다른 SOLIDWORKS 작업의 바로가기로 지정하지 않았을 경우, 확인 코너 버튼 또는 선택 이동 경로를 포인터로 이동하기 위한 키보드 바로가기로 D를 지정할 수 있습니다.
컨트롤 이동을 위해 다른 키를 지정하는 방법:
-
를 클릭합니다.
-
사용자 정의 대화 상자의 키보드 탭에 있는 검색 대상 필드에 Move Selection Breadcrumbs, Confirmation Corner를 입력합니다.
- 도구의 바로가기 열에서 사용되지 않은 키 또는 키 조합을 입력합니다.
-
확인을 클릭합니다.
