속성 표시기 배치 및 새로운 속성 표시기 피처가 향상되어 사용이 더욱 편리해졌습니다.

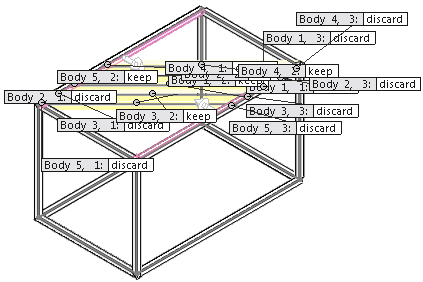

이전 버전의 SOLIDWORKS 소프트웨어에서는 복잡한 상황에서 중복된 속성 표시기로 인해 개별 속성 표시기를 읽고 상호작용하기가 어려웠습니다.
SOLIDWORKS 2016에서는 속성 표시기를 지시선 및 속성 표시기와 최소한으로 중복되도록 배치하여 복잡한 입력 방법을 보다 쉽게 이해하고 조작할 수 있게 되었습니다.

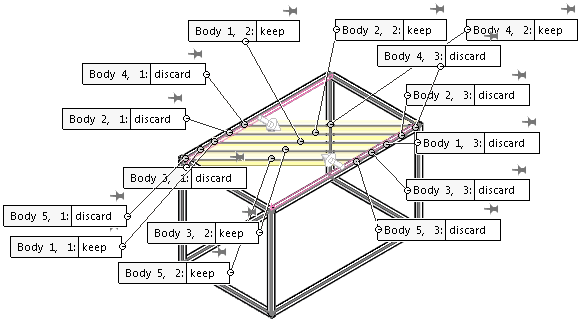

그래픽 영역에 여섯 개 이상의 속성 표시기가 있을 경우 각 속성 표시기와 함께 푸시핀 컨트롤이 표시되어 속성 표시기의 위치를 고정할 수 있습니다.
| 푸시핀 사용 안 함 |
|
모델을 확대/축소, 회전 또는 이동할 때 속성 표시기의 위치가 변경됩니다. |
| 푸시핀 사용함 |
|
모델을 확대/축소, 회전 또는 이동할 때 속성 표시기가 그래픽 영역에서 동일한 위치에 유지됩니다. 다른 속성 표시기들은 모델과 함께 이동합니다. |

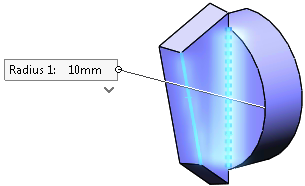

비대칭 필렛과 같은 피처에 대한 속성 표시기에 여러값이 포함되어 있을 경우 속성 표시기 아래의 컨트롤을 통해 확장하여 전체 값을 보거나 축소하여 주요 값을 볼 수 있습니다.
|
|
| 속성 표시기 축소 |
속성 표시기 확장 |
